2-61
VOR DER FAHRT
Um zu vermeiden, dass entgegenkom-
mende Verkehrsteilnehmer geblendet wer-
den, kann der Scheinwerferkegel sowohl
für Rechts- als auch für Linksverkehr ein-
gestellt werden.
LED-Scheinwerfer (falls vorhanden)
Der Scheinwerferkegel muss nicht ange-
passt werden.
Halogenscheinwerfer (falls vorhanden)
Der Scheinwerferkegel ist möglicherweise
nicht optimal.
Sie sollten ihn durch Abkleben der Schein-
werferlinse anpassen.
Fahrzeug mit Linkslenkung
Abkleben der Scheinwerferlinse;
1) Die Schablonen A und B wie nachfol-
gend abgebildet kopieren.
2) Die Schablonen auf ein selbstkleben-
des, wasserfestes Material übertragen
und ausschneiden.
3) Die selbstklebenden Schablonen im
rechten Abstand von der Mittelmarkie-
rung auf der Scheinwerferlinse positio-
nieren.
Die Abmessungen entnehmen Sie bitte
der folgenden Liste:

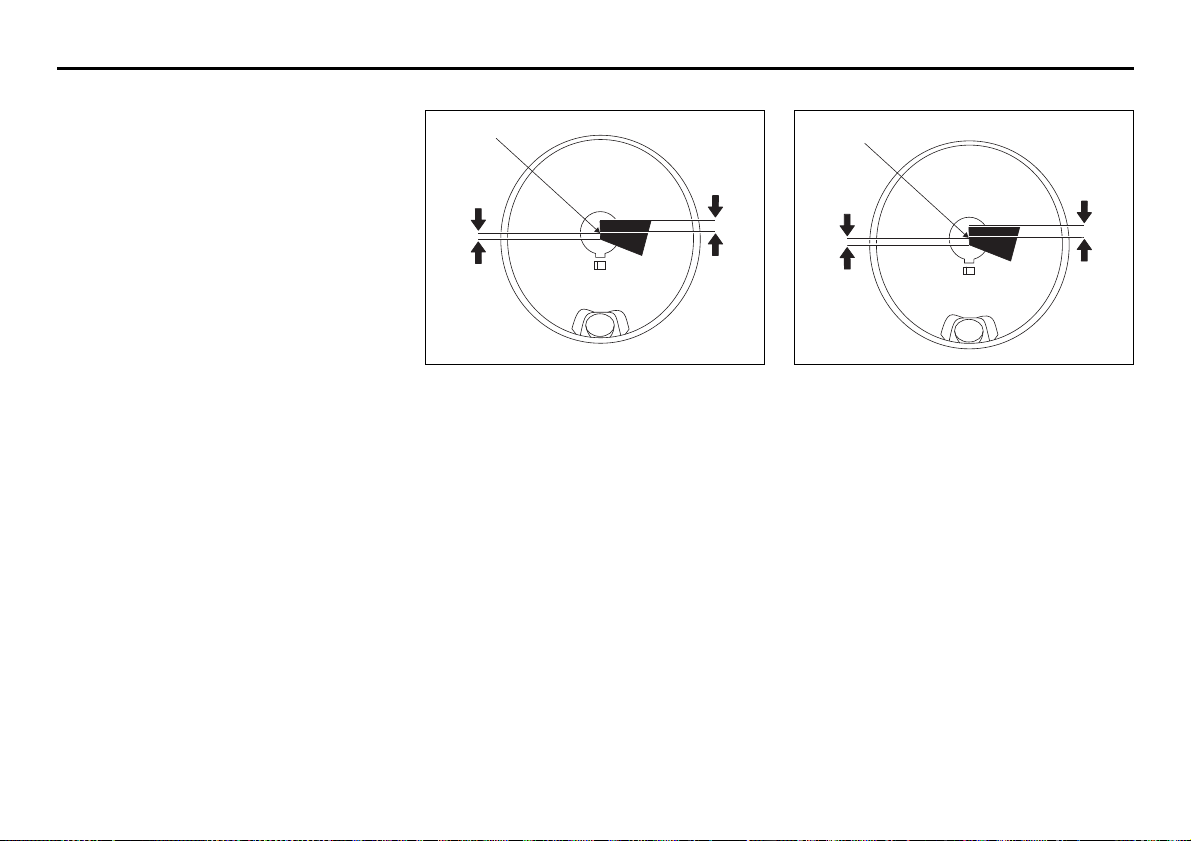

Rechter Scheinwerfer (A)
78RB02067
(1) Vertikale Linie: circa 10,0 mm
(2) Vertikale Linie: circa 5,0 mm
(3) Mittelmarkierung
Linker Scheinwerfer (B)
78RB02068
(1) Vertikale Linie: circa 10,0 mm
(2) Vertikale Linie: circa 5,0 mm
(3) Mittelmarkierung
(1)
(2)
(3)
(1)
(2)
(3)
