Kia Ceed (JD) Betriebsanleitung

Kia Ceed JD (1. Facelift) Baujahr: 2015 - 2018

781
Wartung
12. Setzen Sie eine neue Scheinwerfer-
glühlampe ein, richten Sie den
Sicherungsbügel zu der Nut auf der
Glühlampe aus und lassen Sie ihn in
der Position einrasten.
13. Schließen Sie den Stecker an die
Scheinwerferglühlampe an.
14.Bauen Sie die Abdeckung der
Scheinwerferglühlampe ein, indem
Sie sie im Uhrzeigersinn drehen.
15.Klemmen Sie den Kabelstecker
hinten am Scheinwerfer an.
Standlicht (3, Glühlampenausführung)
Führen Sie die auf der vorigen Seite
beschriebenen Schritte 1 bis 9 durch.
10.Ziehen Sie die Fassung aus der
Baugruppe.
11. Ziehen Sie die Glühlampe aus der
Fassung.
12. Setzen Sie eine neue Glühlampe in
die Fassung ein.
13.Setzen Sie die Fassung in die
Baugruppe ein.
14.Bauen Sie die Abdeckung der
Scheinwerferglühlampe ein, indem
Sie sie im Uhrzeigersinn drehen.
Scheinwerfer (Abblendlicht, kein HID)
Führen Sie die auf der vorigen Seite
beschriebenen Schritte 1 bis 7 durch.

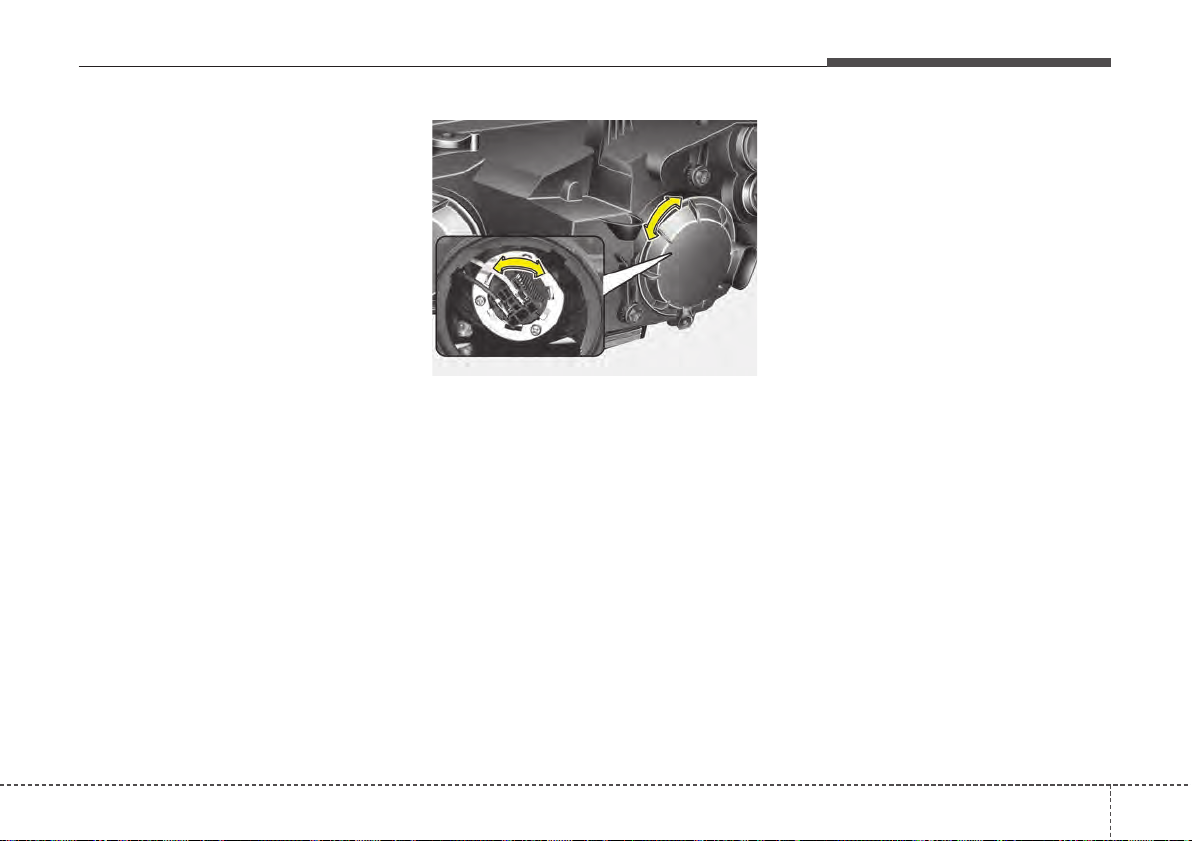

8. Bauen Sie den Deckel ab, indem Sie
ihn gegen den Uhrzeigersinn drehen.
9. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
10. Ziehen Sie die Glühlampe aus der
Fassung.
11. Setzen Sie eine neue Glühlampe in
die Fassung ein.
12. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem Sie
die Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen. Drücken Sie die
Fassung in das Gehäuse und drehen
Sie sie im Uhrzeigersinn.
13.Bauen Sie die Abdeckung der
Scheinwerferglühlampe ein, indem
Sie sie im Uhrzeigersinn drehen.
✽✽
ANMERKUNG
Lassen Sie die Scheinwerfer nach einem
Unfall oder nach dem Wiedereinbau in
einer Fachwerkstatt einstellen. Kia
empfiehlt, sich an eine Kia
Vertragswerkstatt zu wenden.
OJD072042
JD PE GER 7.qxp 9/26/2017 1:45 PM Page 81
