Betriebsanleitung (F45)

Der BMW 2er ACTIVE TOURER

BMW 2er Active/Gran Tourer 2er-Reihe Active Tourer (F45) Baujahr: 2014 - 2018

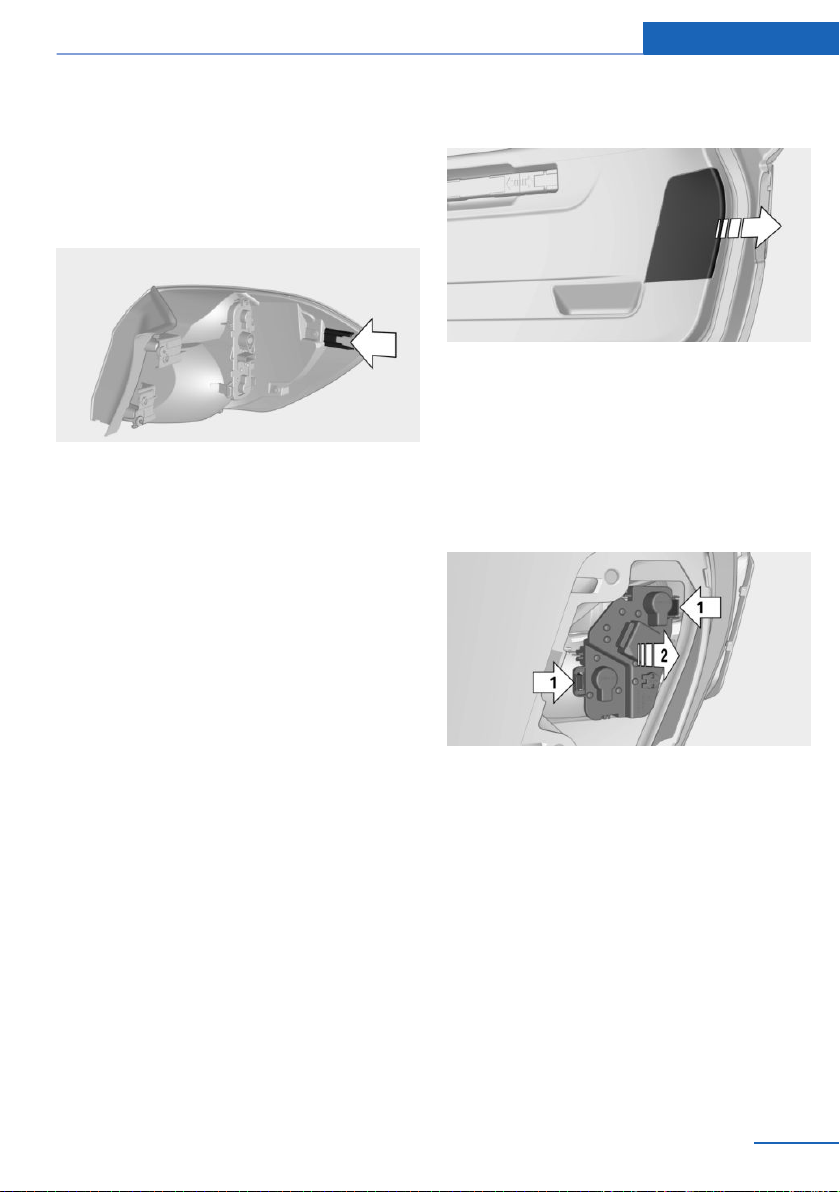

Heckleuchte einbauen
1. Den Stecker anschließen und die Verkabe‐
lung an der Heckleuchte einhängen.
2. Die Heckleuchte mit der Lasche am Befes‐
tigungspunkt der Karosserie ansetzen und
auf die beiden Gewindebolzen schieben.
3. Die Heckleuchte bündig andrücken und die
beiden Muttern festziehen.
4. Die Abdeckung montieren. Darauf achten,
dass die Kunststoffnasen der Abdeckung
richtig in den entsprechenden Aussparun‐
gen der Karosserie sitzen.
Leuchten in der Heckklappe
Fahrzeuge mit Halogenscheinwerfern
Sicherheitshinweise, siehe Seite 241, beach‐
ten.
Rückfahrleuchte: Lampe 21 Watt, P21WLL
Nebelschlussleuchte: Lampe 21 Watt,
H21WLL
Schlusslicht: Lampe 5 Watt, P21WLL
Fahrzeuge mit LED-Scheinwerfern
Sicherheitshinweise, siehe Seite 241, beach‐
ten.
Rückfahrleuchte: Lampe 21 Watt, P21WLL
Nebelschlussleuchte: Lampe 21 Watt,
H21WLL
Zugang zu den Leuchten
1.
Heckklappe öffnen.
2. Die Abdeckung an der Griffmulde heraus‐
ziehen.
3. Den Stecker vom Lampenträger abziehen.
Rückfahrleuchte, Nebelschlussleuchte und
Schlusslicht wechseln
1.
Die Befestigungen, Pfeile 1, am Lampen‐
träger lösen.
Den Lampenträger von der Heckleuchte
abnehmen, Pfeil 2.
2. Die defekte Lampe leicht in die Fassung
drücken, gegen den Uhrzeigersinn drehen
und herausnehmen.
▷ Obere Lampe: Rückfahrleuchte
▷ Untere Lampe: Nebelschlussleuchte
Nur Fahrzeuge mit Halogenscheinwerfern:
▷ Untere Lampe, 5 Watt: Schlusslicht
Lampenträger einbauen
1.
Zum Einsetzen der neuen Lampe und An‐
bringen des Lampenträgers in umgekehr‐
ter Reihenfolge vorgehen.
Den Stecker am Lampenträger anschlie‐
ßen.
Seite 247
Auswechseln von Teilen Mobilität
247
Online Version für Sach-Nr. 01402978274 - II/17
