Fiat E-Ducato Betriebsanleitung
147
LADEZUSTANDS-
KONTROLLEINHEIT
168) 169)
LED-Anzeige
Auf der Vorderseite der
Ladezustandskontrolleinheit befinden
sich drei LEDs:

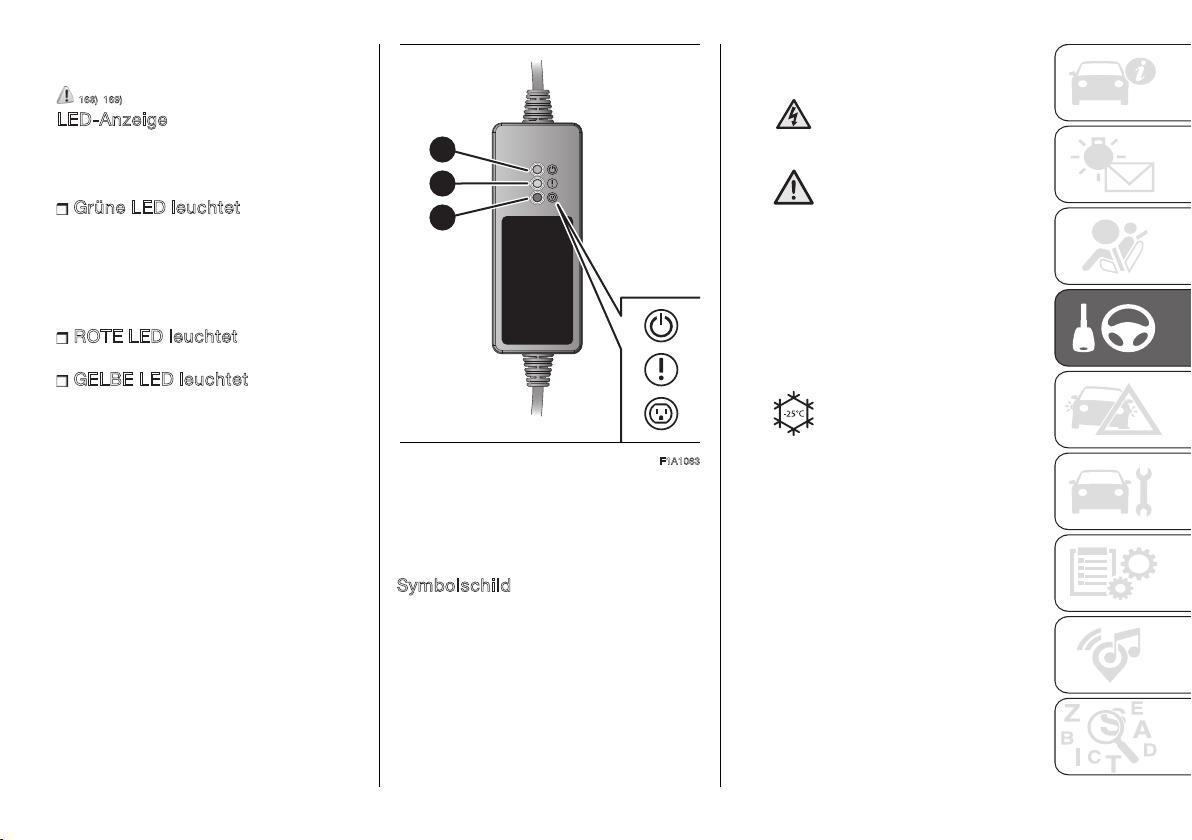

Grüne LED leuchtet (A) Abb. 163:
zeigt den korrekten Betrieb im
häuslichen Stromverteilungssystem
an: es ist daher möglich, mit dem
Aufladen der Hochspannungsbatterien
fortzufahren.
ROTE LED leuchtet (B): zeigt einen
Fehler im Ladesystem an.
GELBE LED leuchtet (C): zeigt
eine mögliche Störung im häuslichen
Stromverteilungssystem an.
HINWEIS Führen Sie niemals
selbst Reparaturarbeiten aus:
wenden Sie sich immer an das Fiat-
Kundendienstnetz.
C
A
B
163 F1A1063
Die Art der Störung entnehmen Sie
bitte der Beschreibung unter „Störung
des Ladesystems“ auf den folgenden
Seiten.
Symbolschild
Auf der Rückseite der
Ladezustandskontrolleinheit befindet
sich ein zusammenfassendes Schild,
Abb. 164, auf dem einige Symbole
dargestellt sind.
Die wichtigsten sind nachstehend
aufgeführt:
Das Symbol weist auf die
Gefahr eines Stromschlags
hin.
Das Symbol weist
auf eine allgemeine
Gefahrensituation hin.
Das Symbol zeigt die
Mindestbetriebstemperatur
der
Ladezustandskontrolleinheit
gemäß der Zertifizierungen
IEC 61851 und IEC 62752
an.
HINWEIS FCA garantiert,
dass die Vorrichtung für
den Einsatz von -40
°C
bis +50 °C getestet ist.
Wird sie nicht benutzt und
muss gelagert werden,
muss die Temperatur
stattdessen zwischen -
40 °C und +80 °C liegen.
Eine Überschreitung dieser
Temperaturwerte kann die
Vorrichtung beschädigen.
