Betriebsanleitung (F20/F21)
Der BMW 1er
4 Handrad
5 Abdeckkappe für Schloss oder Schlüssel
Kugelkopf anbringen
Vor dem Anbringen
Vor der Montage des Kugelkopfs muss die
Verriegelung vorbereitet werden:
1. Falls der Schlüssel nicht im Schloss arre‐
tiert ist: Schloss mit dem Schlüssel öffnen.

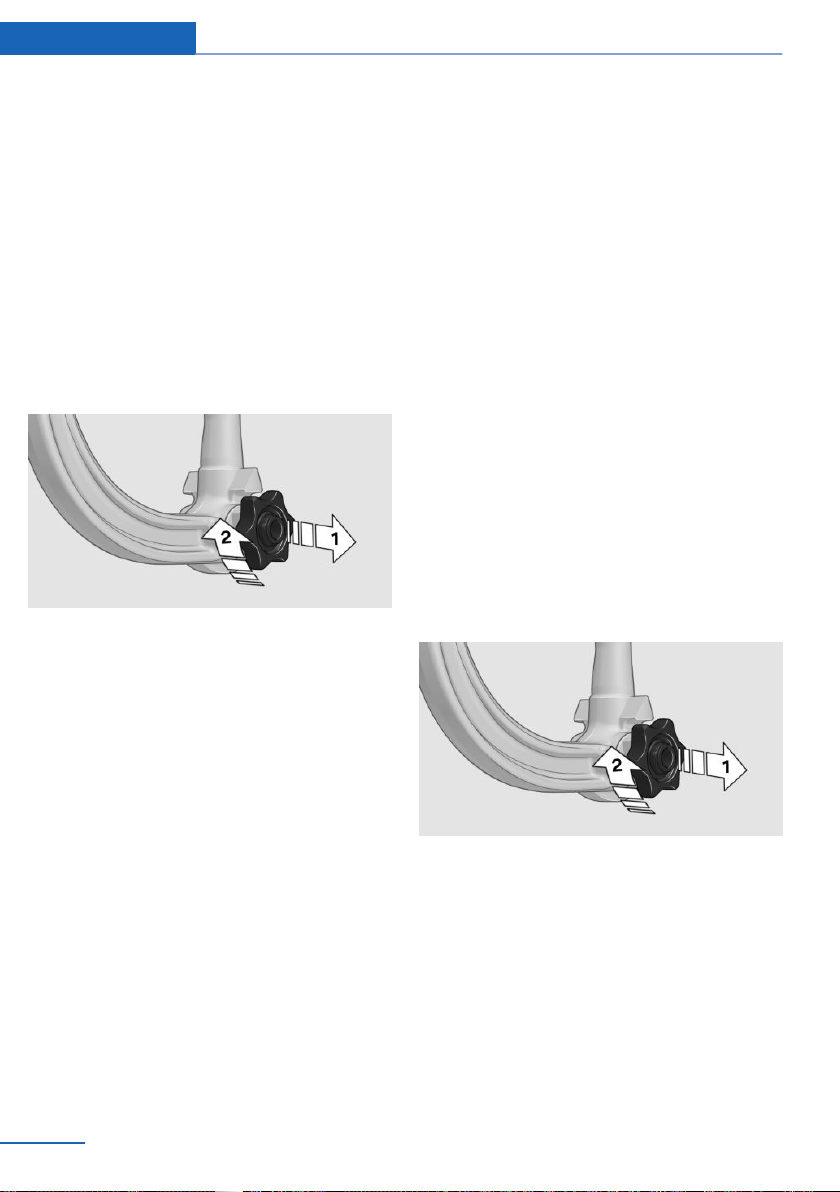

2. Handrad herausziehen, Pfeil 1, und in Pfeil‐
richtung, Pfeil 2, bis zum Anschlag drehen.
Kugelkopf kann eingesetzt werden, wenn fol‐
gende Punkte erfüllt sind:
▷ Auslösehebel liegt am Kugelkopf an.
▷ Rote Markierung des Handrads liegt über
dem grünen Bereich am Kugelkopf.
Kugelkopf einsetzen
1.
Abdeckstopfen der Aufnahme nach unten
abziehen und im Fahrzeug verstauen.
2. Kugelkopf von unten in die Aufnahme am
Fahrzeug einsetzen und bis zum Einrasten
nach oben drücken.
3. Schloss im Handrad verriegeln.
4. Schlüssel abziehen.
5. Abdeckkappe am Schloss anbringen.
Verriegelung prüfen
Durch Rütteln am Kugelkopf sicherstellen,
dass dieser eingerastet ist.
Ist der Kugelkopf nicht fest montiert, folgende
Punkte prüfen:
▷ Grüne Markierung am Handrad liegt über
dem grünen Bereich des Kugelkopfs.
▷ Handrad liegt bündig am Kugelkopf an.
▷ Schloss ist verriegelt und Schlüssel ist ab‐
gezogen.
Von einem Service Partner des Herstellers
oder einem anderen qualifizierten Service Part‐
ner oder einer Fachwerkstatt prüfen lassen,
wenn alle Punkte erfüllt sind und der Kugel‐
kopf nicht fest montiert ist.
Kugelkopf abnehmen
1.
Abdeckkappe vom Schloss abnehmen.
2. Schlüssel einstecken und Schloss im
Handrad entriegeln.
Der Schlüssel wird bei geöffnetem Schloss
arretiert.
3. Kugelkopf festhalten.
4. Handrad herausziehen, Pfeil 1, und in Pfeil‐
richtung, Pfeil 2, bis zum Anschlag drehen.
5. Kugelkopf aus der Aufnahme ziehen.
6. Handrad loslassen, der Schlüssel verbleibt
im Schloss.
7. Abdeckkappe auf Schlüssel anbringen.
8. Abdeckstopfen in Aufnahme stecken.
Anhängersteckdose
Die Anhängersteckdose befindet sich unter‐
halb des Stoßfängers neben dem Kugelkopf.
