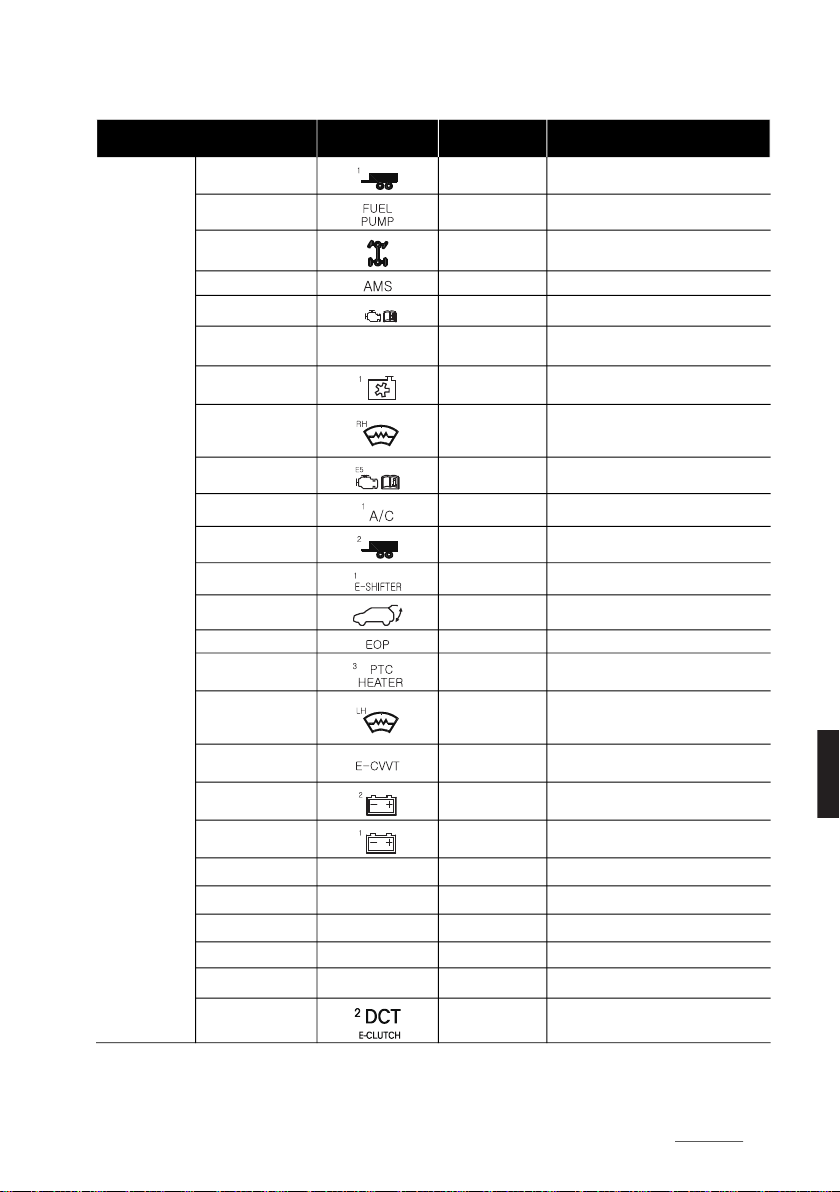

Wartung Sicherungen
SICHERUNG
ANHÄNGER1 50 A Anhängerstecker
Kraftstoffpumpe 20 A Kraftstoffpumpenrelais
4WD 20 A AWD ECM (Motorsteuermodul)
AMS 10 A Batteriesensor
ECU4 10 A
Antriebsstrang-Steuermodul
E-SCHALTHEBEL2 10 A E-SCHALTHEBEL
Kühlventilator 1 50 A Kühllüfterrelais High
BEHEIZTE WIND
-
SCHUTZSCHEIBE
RECHTS
50 A Windschutzscheibenheizungsrelais rechts
ECU5 10 A Nicht verwendet
Klimaanlage EIN 1 10 A Gebläserelais, Klimaanlagen-Steuermodul
ANHÄNGER2 20 A Anhängerstecker
E-SCHALTHEBEL 1 30 A SCU (System-Steuergerät)
HECKKLAPPE 40 A Elektrische Heckklappe
EOP 40 A Nicht verwendet
PTC-HEIZUNG3 50 A Relais für Kraftstofffilterheizung
BEHEIZTE WIND
-
SCHUTZSCHEIBE
LINKS
50 A
Kühlgebläserelais Low (Nu-Motor), DCU-
Relais (NEU R)
E-CVVT 50 A
PTC-Heizungsrelais Nr. 2 (Diesel), E-CVVT
Relais (Theta-Motor)
B+2 50 A
Anschlussleiste ICU (IPS06/IPS07/IPS08/
IPS09/IPS10/IPS11)
B+1 60 A
Anschlussleiste ICU (IPS01/IPS02/IPS03/
IPS04/IPS05)
DCU2 20 A DCU (Dosiersteuereinheit)
DCU3 20 A DCU (Dosiersteuereinheit)
DCU4 20 A DCU (Dosiersteuereinheit)
DCT3 50 A DCT (Doppelkupplungsgetriebe)
DCT1 40 A DCT (Doppelkupplungsgetriebe)
DCT2/E-KUPPLUNG 40 A
DCT (Doppelkupplungsgetriebe)/ E-
KUPPLUNG
Bezeichnung der Sicherung Symbol
Nennleistung der
Sicherung
Geschützter Stromkreis
E4
E-SHIFTER
2
DCU
2
DCU
3
DCU
4
DCT
3
DCT
1
