Wartung
668

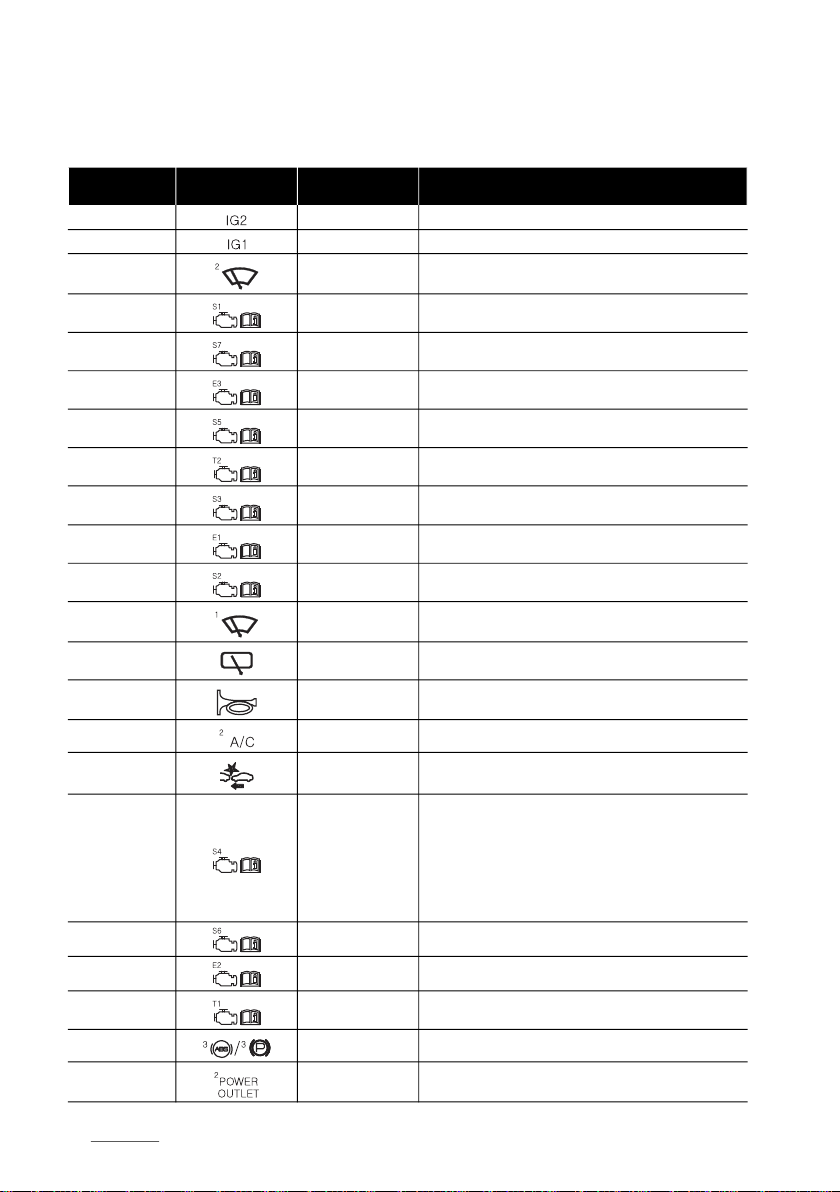

Sicherungen
Leiterplattenblock
Bezeichnung der
Sicherung
Symbol
Nennleistung der
Sicherung
Geschützter Stromkreis
IG2 30 A Relais IG2
IG1 30 A IG1-Relais, ACC-Relais
Windschutz
-
scheibe Wischer 2
7,5 A
Relais Windschutzscheibenwischer (langsam), ECM (Motor
-
steuermodul), IBU (integrierte Bordnetzsteuereinheit)
SENSOR1 20 A Zündspule Nr. 1 bis Nr. 4
SENSOR7 7,5 A GLOW-Steuereinheit
ECU3 10 A Antriebsstrang-Steuermodul
SENSOR5 15 A Kraftstoffpumpenrelais
TCU2 10 A Nicht verwendet
SENSOR3 20 A Nicht verwendet
ECU1 20 A Antriebsstrang-Steuermodul
SENSOR2 15 A Lambdasonde (AUF/AB)
Windschutzschei
-
ben-Wischer 1
30 A
Scheibenwischer-Hauptrelais, Windschutzscheiben-Wischerre
-
lais (langsam)
Heckscheibenwi
-
scher
15 A
Scheibenwischer-Hauptrelais, ICU-Anschlussleiste (Relais
Heckscheibenwischer)
HUPE 15 A Signalhornrelais
Klimaanlage EIN 2 10 A Relais für Klimaanlagenkomp
FCA 10 A Frontradar
SENSOR4 10 A
[Smartstream G2.0] Ölsteuerventil Nr.1/Nr.2 (Einlass/Auslass),
Magnetventil für verstellbare Ölpumpe, Variables Einlass-Mag
-
netventil, Spülsteuermagnetventil, Kühlgebläseregler, Relais für
Klimaanlagenkomp, E/R-Anschlussblock (Kühlgebläserelais
High) [Smartstream G2.5 T-GDi] Ölsteuerventil Nr.2 (Auslass),
Spülsteuermagnetventil, Magnetventil für verstellbare
Ölpumpe, Variables Einlass-Magnetventil, Kühlgebläseregler,
Relais für Klimaanlagenkomp
SENSOR6 15 A Einspritzdüse 1 - 4
ECU2 15 A Antriebsstrang-Steuermodul
TCU1 15 A [Smartstream G2.5 T-GDi] Antriebsstrang-Steuermodul
ABS3/EPB3 10 A ESP (Steuermodul Elektronisches Stabilitätsprogramm)
POWER OUTLET 2 20 A Vordere Steckdose
