Fiat E-Ducato Kurzanleitung

Fiat e-Ducato Kastenwagen (ZAF 250) Baujahr: 2011 - 2014

17
DEUTSCHE
HINWEIS Die Bremssattelsperre wird
während des Ladevorgangs aktiviert:
die Entriegelung erfolgt automatisch
am Ende des Ladevorgangs. Wir
empfehlen Ihnen jedoch, vor dem
Verlassen des Fahrzeugs stets die
Feststellbremse anzuziehen.
13 F1A1057

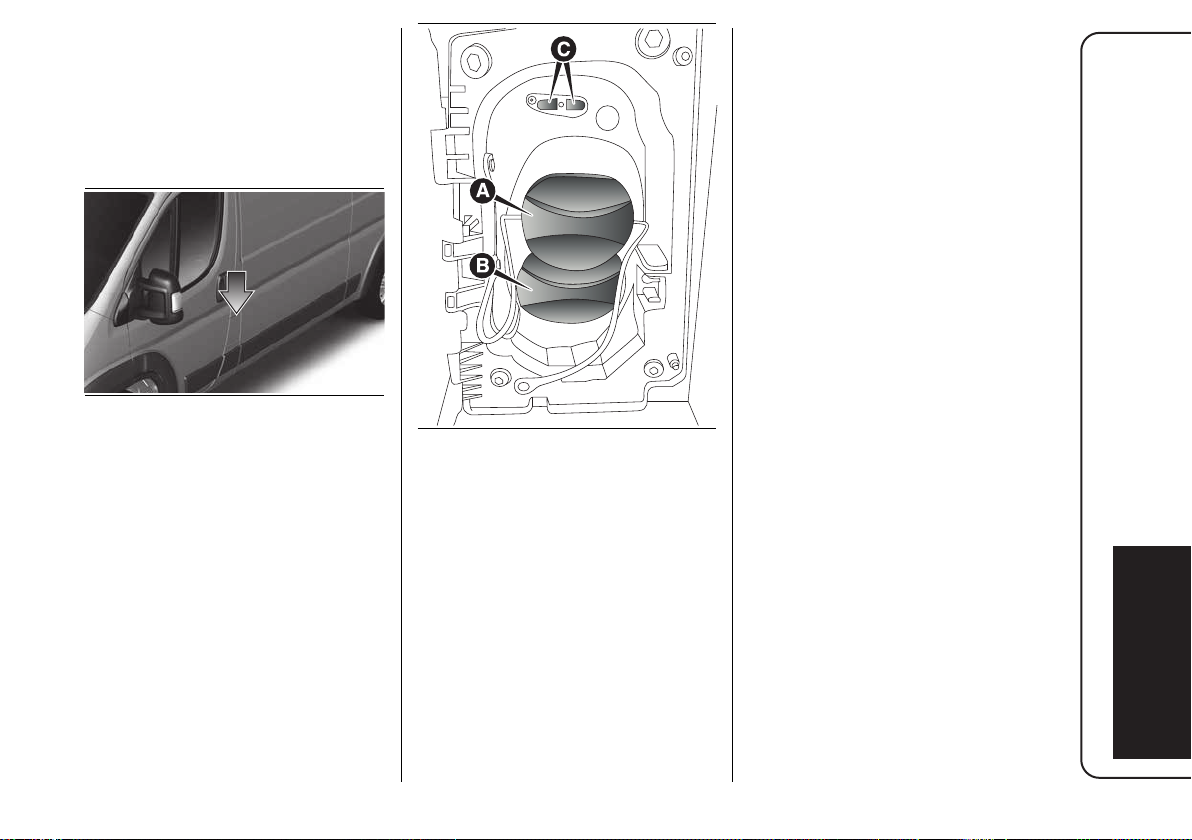

Um an die Ladebuchse zu
gelangen, die Ladeklappe Abb.13
öffnen, dazu auf den mit dem Pfeil
gekennzeichneten Bereich drücken.
Die Schutzabdeckungen vor dem
Einstecken des Ladesteckers
entfernen Abb.14:
(A) für den Anschluss des Kabels
Modus 2.
Zuerst (A) und dann (B) für den
Anschluss der Kabel Modus 3 und
4.
14 F1A0544
LADEBUCHSEN-LED
Neben der Ladebuchse befinden
sich einige LEDs (C)Abb.14, die den
Ladezustand durch vier verschiedene
Farben und zugehörige Blinkarten
anzeigen:
Weiß blinkend: um
anzuzeigen, dass das System
den Ladevorgang vorbereitet
oder beendet. Bei manueller
Beendigung des Ladevorgangs
warten, bis zum Dauerleuchten
der weißen LEDs, bevor das Kabel
herausgezogen wird.
Weißes Dauerleuchten: um
anzuzeigen, dass das System
zum Laden bereit ist oder dass
der Ladevorgang abgeschlossen
ist und das Kabel herausgezogen
werden kann.
Grün blinkend („Flashing“):
während des Ladevorgangs
nimmt das Blinken zu, wenn der
Ladevorgang 100 % erreicht.
Grünes Dauerleuchten: zeigt an,
dass der Ladevorgang beendet ist.
Blau blinkend: um anzuzeigen,
dass eine programmierte
Aufladung geplant ist. Die LEDs
erlöschen nach etwa 2 Minuten
und blinken dann 5 Minuten vor
dem programmierten Start.
Rotes Dauerleuchten: zur
Anzeige eines Fehlers im
Ladesystem oder bei einer
Störung im Ladevorgang (beim
Anschluss des Ladesteckers an
die Ladebuchse am Fahrzeug,
wenn das Kabel vorher nicht an
die Steckdose angeschlossen
wurde).
