Fiat Scudo Betriebsanleitung

Fiat Scudo 270 Baujahr: 2007 - 2016

Um eine eventuelle Beschädi-
gung der Windschutzscheibe
des Fahrzeugs zu vermeiden, ist
der Arm des Scheibenwischers
während des ganzen Vorganges angeho-
ben zu halten. Nach Einsatz des neuen
Wischerblattes kann der Wischerarm auf
seine korrekte Position auf der Wind-
schutzscheibe gesenkt werden.
175
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Erneuern des

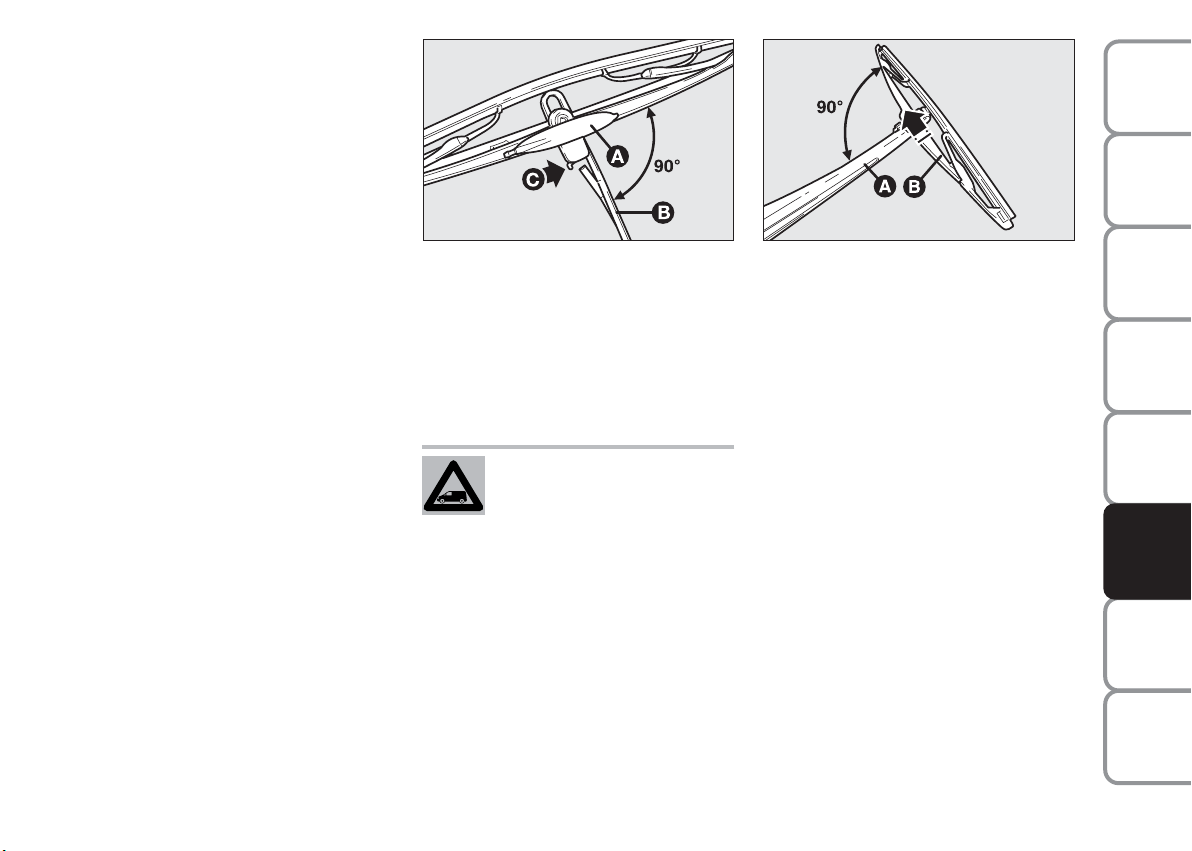

Scheibenwischerblatts Abb. 16
Zur Erneuerung des Wischerblattes ge-
hen Sie so vor:
– bei Zündschlüssel auf S oder abgezo-
genem Zündschlüssel innerhalb 60 Se-
kunden den rechten Hebel nach unten
drücken (Impuls). Der Scheibenwischer
geht auf vertikale Stellung und bleibt in die-
ser Stellung stehen;
– die Spritzvorrichtung A entfernen, die
unter Druck auf den Wischer montiert ist;
– den Wischerarm B von der Scheibe
abheben und das Wischblatt so stellen,
dass es mit dem Arm einen Winkel von
90° bildet;
– die Zunge C der Haltefeder drücken
und gleichzeitig das zu erneuernde Wi-
scherblatt gegen den unteren Teil des Ar-
mes B drücken und herausziehen;
– das neue Wischerblatt auf den Arm
einsetzen und nach oben schieben, bis die
Zunge C hörbar einrastet;
– überprüfen, dass das Wischerblatt
blockiert ist.
Erneuern des
Heckscheibenwischerblattes
Abb. 17
Zur Erneuerung des Heckscheibenwi-
scherblattes gehen Sie so vor:
– Wischerarm A von der Heckscheibe
abheben und das Wischblatt so stellen,
dass es mit dem Arm einen Winkel von
90° bildet;
– das unter Druck eingesetzte Wischer-
blatt B in Pfeilrichtung entfernen;
– das neue Wischerblatt in umgekehrter
Reihenfolge einsetzen und sicher stellen,
dass es blockiert ist.
Abb.
16
F0P0349m
Abb. 17
F0P0350m
