MOTORHAUBE
ZUR BEACHTUNG Vor dem Anheben
der Haube vergewissern Sie sich, dass die
Arme des Scheibenwischers nicht hoch-
gestellt sind.
Zum Öffnen der Motorhaube:

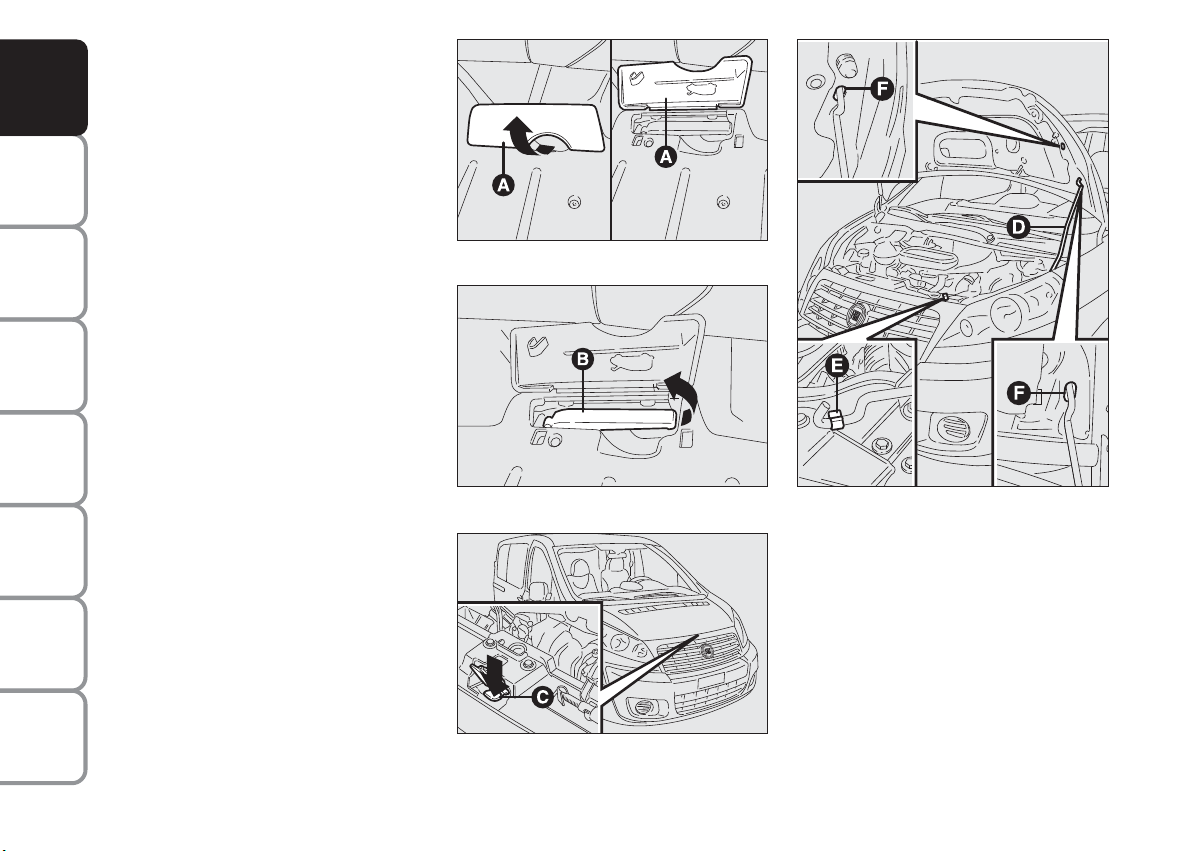

– Die Schutzabdeckung A-Abb. 104 des
Hebels neben dem Fahrersitz anheben;
– Den Freigabehebel B-Abb. 105 in Pfeil-
richtung ziehen;
– Auf den Hebel C-Abb. 106 der Mo-
torhaube drücken;
– Die Motorhaube anheben, und gleich-
zeitig den Haltestab D-Abb. 107 aus sei-
ner Blockiervorrichtung E lösen;
– Dann das Endstück des Haltestabs D in
eine der Halteösen F-Abb. 107 der Mo-
torhaube einführen.
Zum Schließen der Motorhaube:
– Die Motorhaube mit einer Hand nach
oben halten und mit der anderen den Hal-
testab aus der Halteöse herausnehmen
und wieder in seine Blockiervorrichtung
einführen;
– Die Haube bis auf ca. 20 Zentimeter
über den Motorraum herunterziehen,
dann fallen lassen und sich durch Anheben
vergewissern, dass sie vollständig ver-
Abb. 107
F0P0604m
schlossen und nicht nur in Sicherheits-
stellung eingerastet ist. Im letzteren Fall
genügt nicht ein weiterer Druck auf die
Haube, sondern der ganze Vorgang muss
wiederholt werden.
ZUR BEACHTUNG Der korrekte Ver-
schluss der Motorhaube ist stets zu kon-
trollieren, um ein Öffnen während der
Fahrt zu vermeiden.
Abb. 104
F0P0096m
Abb. 105
F0P0097m
Abb. 106
F0P0603m
020-082 SCUDO LUM D 19/11/13 13.13 Pagina 78
