Fiat Scudo Betriebsanleitung
22
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENT
E
UMKLAPPEN, AUS- UND EIN-
BAU DER HINTEREN SITZBANK
Zum Aus- und Einbau der
Sitzbank muss die Rücken-
lehne ganz abgesenkt und auf dem
Kissen abgeflacht werden, um die
Gefahr, dass sich die Mechanismen
des Sitzgelenks berühren, zu ver-
meiden.
ZUR BEACHTUNG
RÜCKSITZE
Einzelsitz
Er kann umgeklappt werden, um den Zu-
gang zum hinteren Bereich zu vereinfa-
chen, und kann herausgenommen werden.
Einige Versionen können mit einer Aufla-
gefläche ausgestattet sein, die sich in der
Rückenlehne des Sitzes befindet.
Zur Verwendung auf den Freigabehebel
A-Abb. 23 einwirken, und die Rücken-
lehne bis zum Kissen begleiten.
❒
Den Sitz anheben, um die Bolzen aus
ihren Verankerungen zu entfernen, und
den Sitz herausnehmen, wobei darauf
zu achten ist, dass die Rückenlehne fest
nach unten gedrückt und auf dem Kis-
sen abgeflacht wird.
SITZBANK MIT ZWEI
SITZPLÄTZEN
Je nach den Ausstattungen kann sie un-
terschiedlicher Art sein:
❒
Sitzbank mit 2 Sitzplätzen mit fester
Rückenlehne;
❒
Sitzbank mit 2 Sitzplätzen, die ausgebaut
werden kann, mit Rückenlehnen, die
einzeln umgeklappt werden können;
❒
Sitzbank mit 2 Sitzplätzen, die ausgebaut
werden kann, mit Rückenlehnen, die
einzeln geneigt oder in “Tischposition”
umgeklappt werden können.

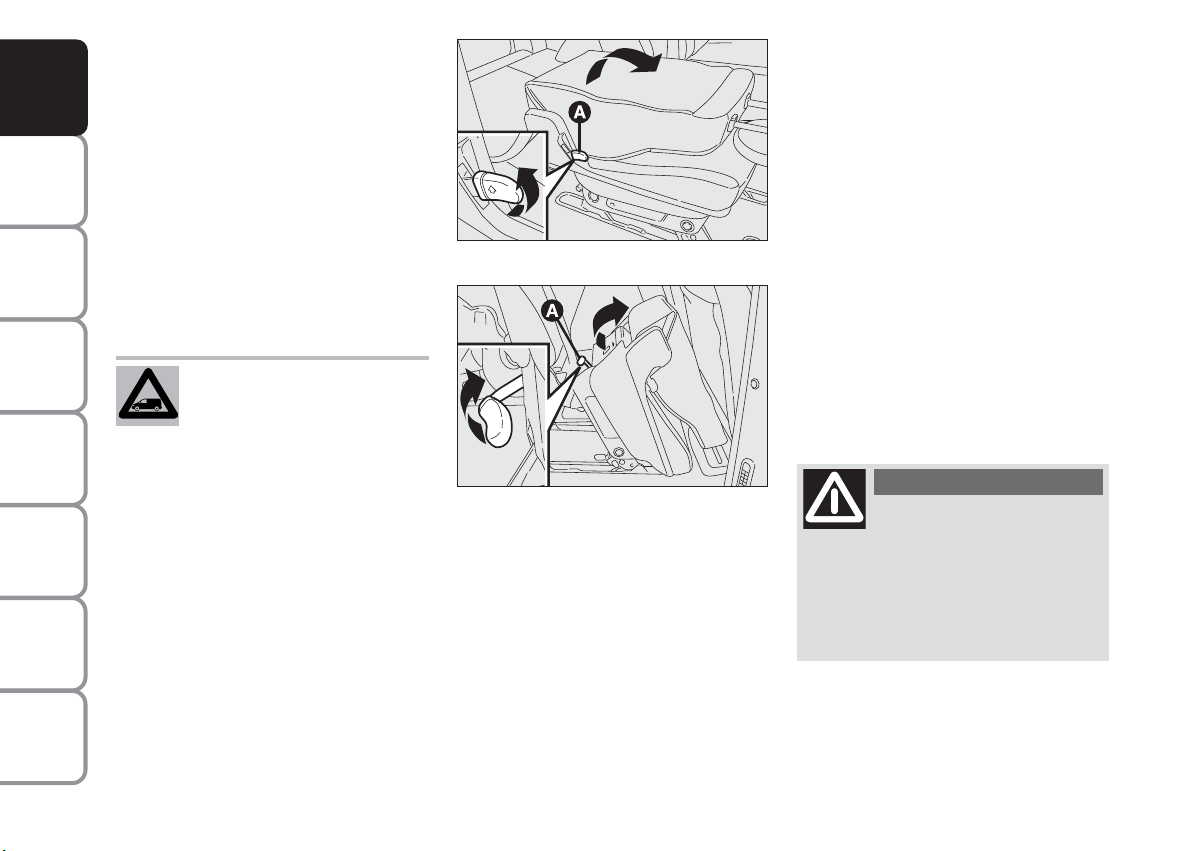

Abb. 23
F0P0022m
Abb. 24
F0P0023m
Für den Aus- und Einbau des
Sitzes muss die Rückenlehne
fest nach unten gedrückt und
auf dem Kissen abgeflacht
werden, um jede Berührungsgefahr in
den Gelenkmechanismen des Sitzes zu
vermeiden.
Umklappen/Entfernen des
Einzelsitzes
Zum Umklappen der Rückenlehne, den
Griff A-Abb. 23 nach oben ziehen.
Zum kompletten Ausbau des Sitzes gehen
Sie bitte wie folgt vor:
❒
Auf den Griff A-Abb. 24 einwirken,
und den Sitz gemäß Darstellung in der
Abbildung nach vorn begleiten;
020-082 SCUDO LUM D 19/11/13 13.12 Pagina 22
