Fiat Scudo Betriebsanleitung

Fiat Scudo 270 Baujahr: 2007 - 2016

83
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Die korrekte Ausrichtung der Schein-
werfer ist nicht nur für den Komfort und
die Sicherheit des Fahrers sondern auch
für die anderen Verkehrsteilnehmer von
ausschlaggebender Bedeutung. Um für sich
selbst und andere die besten Sichtbedin-
gungen während der Fahrt bei eingeschal-
tetem Licht herzustellen, muss das Fahr-
zeug korrekt eingestellte Scheinwerfer ha-
ben. Zur Kontrolle und für eine eventu-
elle Einstellung wenden Sie sich bitte an
das Fiat Kundendienstnetz.
REGLER DER SCHEINWERFER-
AUSRICHTUNG
Er funktioniert bei Zündschlüssel auf M
und eingeschaltetem Abblendlicht. Das be-
ladene Fahrzeug neigt sich nach hinten,
und der Lichtstrahl hebt sich folglich an. In
diesem Fall müssen die Scheinwerfer nach-
gestellt werden.

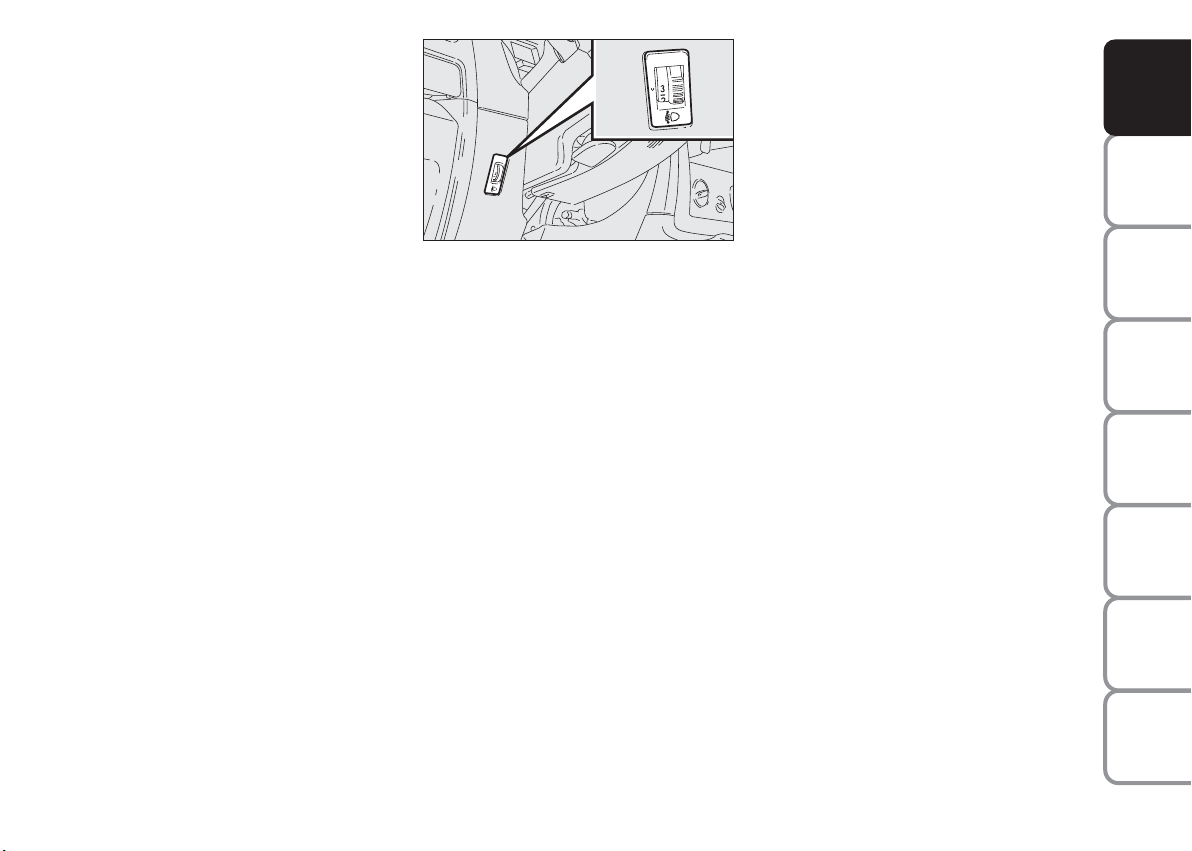

Einstellung der Scheinwerfer
Abb. 112
Die Vorrichtung Abb. 112 je nach der
transportierten Ladung gemäß Angabe in
der nachstehenden Tabelle positionieren.
Position 0 - bei einer oder zwei Personen
auf den Vordersitzen;
Position 1 - fünf Personen;
Position 2 - fünf Personen + Ladung im
Gepäckraum;
Position 3 - acht Personen + Ladung im
Gepäckraum oder Fahrer +
max. zul. Zuladung im
Gepäckraum.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel ist bei jeder Veränderung der
transportierten Ladung zu kontrollieren.
AUSRICHTUNG DER
NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Wenden Sie sich zur Kontrolle und even-
tuellen Einstellung an das Fiat Kunden-
dienstnetz.
Abb. 112
F0F0103m
083-096 SCUDO LUM D 27/03/14 10:24 Pagina 83
