Fiat Scudo/E-Scudo Betriebsanleitung

Fiat Scudo 507 Baujahr: seit 2022

245
Bei einer Panne
8

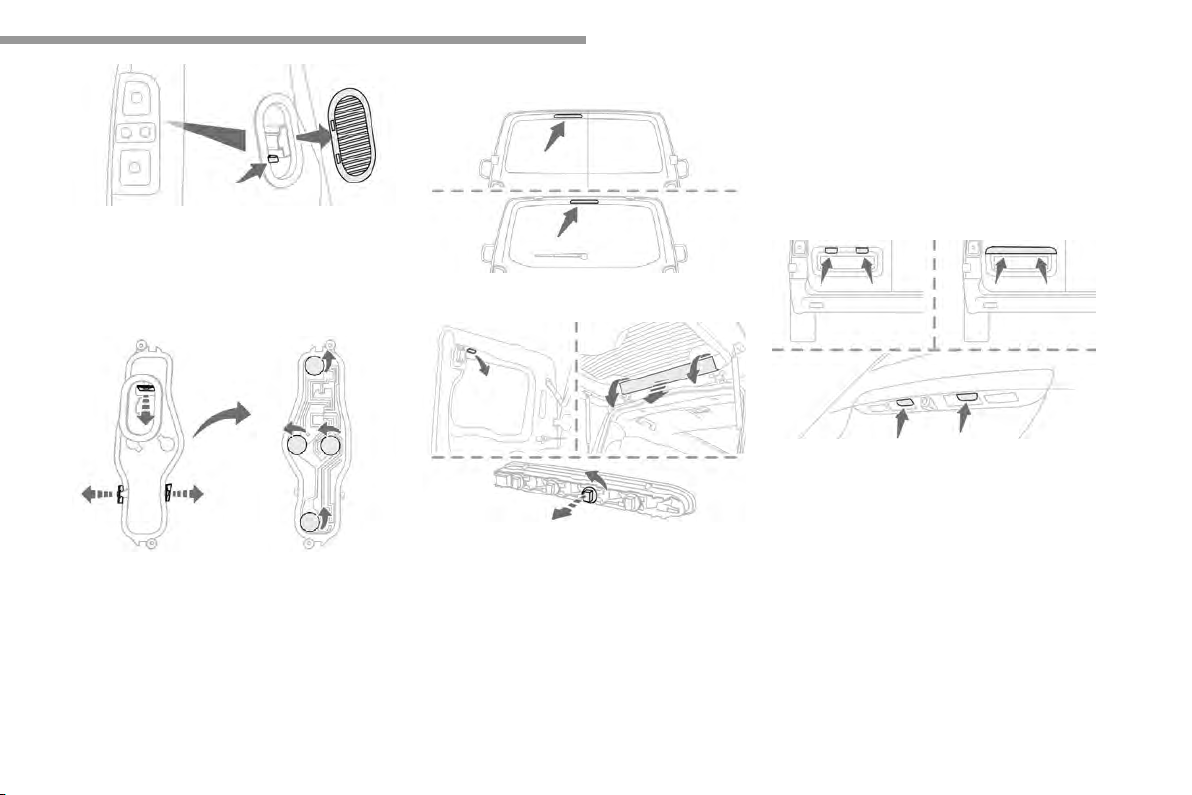

►  Entfernen Sie, je nach Ausführung, das
Lüftungsgitter von innen.
►  Halten Sie die Leuchte fest, drücken Sie auf den
Clip innen und ziehen Sie die Leuchte vorsichtig
heraus.
►  Klemmen Sie den Elektrosteckverbinder ab.
►  Schieben Sie die 3 Laschen leicht nach außen
und ziehen Sie dann die Lampenfassung heraus.
►  Entfernen Sie die defekte Glühlampe, indem Sie
vorsichtig darauf drücken und sie im Uhrzeigersinn
um eine Viertelumdrehung drehen.
►  Tauschen Sie die Glühlampe aus.
Dritte Bremsleuchte (W5W - 5W)
►  Je nach Version die linke Hecktür oder die
Heckklappe öffnen.
►  Entfernen Sie bei Flügeltüren die
Kunststoffverkleidung mit einem Schraubendreher.
►  Lösen Sie bei einer Heckklappe die Clips der
Verkleidung an beiden Enden, indem Sie sie nach
oben schwenken und haken Sie die mittleren Clips
aus, um sie zu entfernen.
►  Drücken Sie die Leuchte über die Öffnung und
mit Hilfe eines Schraubendrehers nach außen.
►  Ziehen Sie den elektrischen Steckverbinder ab
und ziehen Sie die Lampe heraus.
►  Drehen Sie die Lampenfassung entgegen
dem Uhrzeigersinn um eine Vierteldrehung und
wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Glühlampe,
um sie zu befestigen.
Glühlampen der
Kennzeichenbeleuchtung (W5W-W)
►  Führen Sie einen dünnen Schraubenzieher in
eine der Kerben außen an der Abdeckung ein.
►  Schieben Sie sie nach außen, um sie
auszuhaken.
►  Ziehen Sie die transparente Abdeckung heraus
und tauschen Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Streuscheibe, um diese einzurasten.
Fiat.K0-Fiat-VP.2024.01.de-DE.indb 245 05/03/2024 15:47:13
