Betriebsanleitung (E30)

316i/t, 318i/C/t, 320i/C/t, 325i/C/t, 325iX/t, 324td/t

BMW 3er E30 (1. Facelift) Baujahr: 1986 - 1994

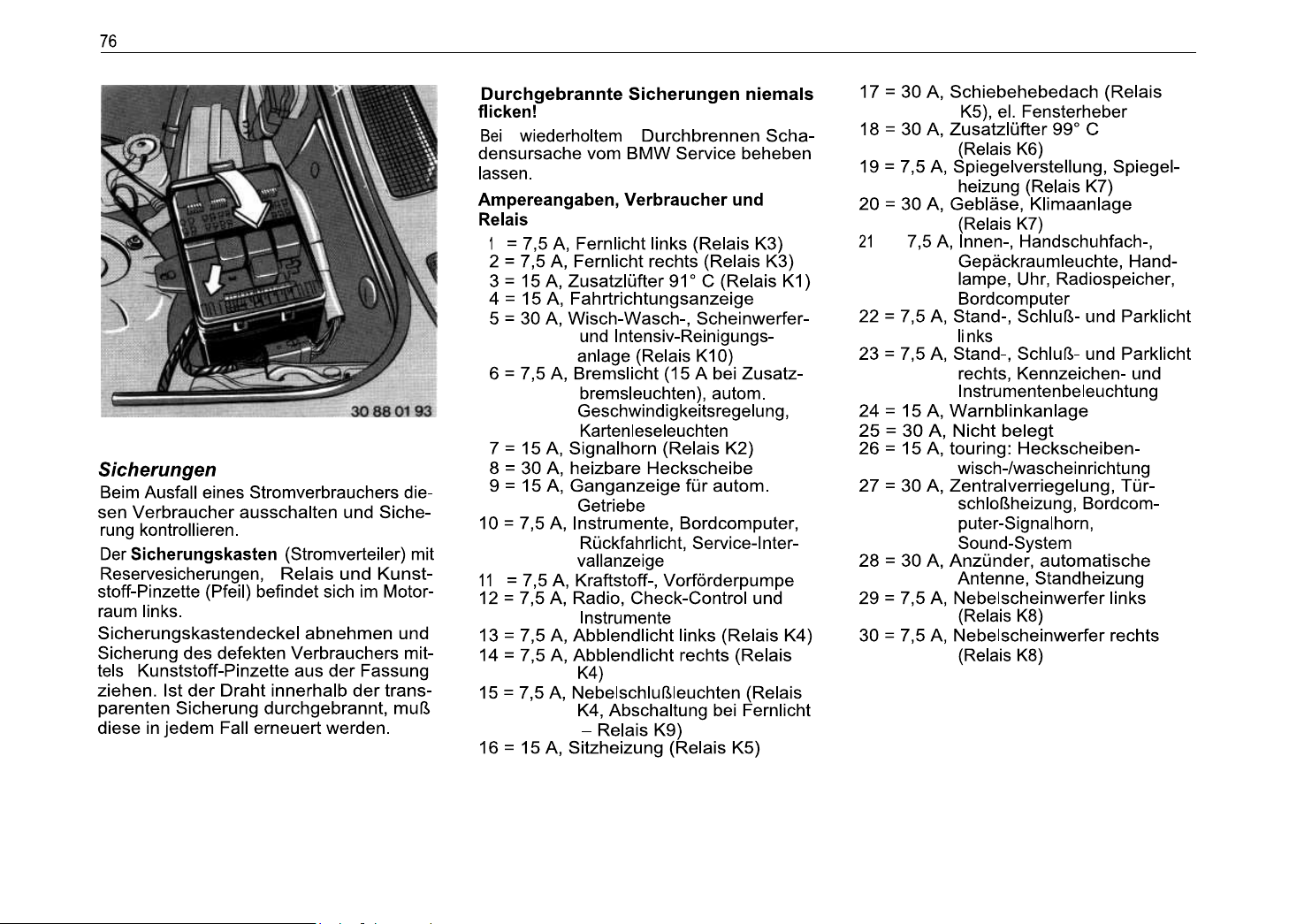

76
Sicherungen
Beim Ausfall eines Stromverbrauchers die
sen Verbraucher ausschalten und Siche
rung kontrollieren.
Der Sicherungskasten (Stromverteiler) mit
Reservesicherungen, Relais und Kunst
stoff-Pinzette (Pfeil) befindet sich im Motor
raum links.
Sicherungskastendeckel abnehmen und
Sicherung des defekten Verbrauchers mit
tels Kunststoff-Pinzette aus der Fassung
ziehen. Ist der Draht innerhalb der trans
parenten Sicherung durchgebrannt, muß
diese in jedem Fall erneuert werden.
Durchgebrannte Sicherungen niemals
flicken!
Bei wiederholtem Durchbrennen Scha
densursache vom BMW Service beheben
lassen.
Ampereangaben, Verbraucher und
Relais
1 = 7,5 A, Fernlicht links (Relais K3)
2 = 7,5 A, Fernlicht rechts (Relais K3)
3 = 15 A, Zusatzlüfter 91 ° C (Relais K1)
4 = 15 A, Fahrtrichtungsanzeige
5 = 30 A, Wisch-Wasch-, Scheinwerfer
und Intensiv-Reinigungs-
anlage (Relais K10)
6 = 7,5 A, Bremslicht (15 A bei Zusatz
bremsleuchten), autom.
Geschwindigkeitsregelung,
Kartenleseleuchten
7 = 15 A, Signalhorn (Relais K2)
8 = 30 A, heizbare Heckscheibe
9 = 15 A, Ganganzeige für autom.
Getriebe
10 = 7,5 A, Instrumente, Bordcomputer,
Rückfahrlicht, Service-Inter
vallanzeige
11 = 7,5 A, Kraftstoff-, Vorförderpumpe
12 = 7,5 A, Radio, Check-Control und
Instrumente
13 = 7,5 A, Abblendlicht links (Relais K4)
14 = 7,5 A, Abblendlicht rechts (Relais
K4)
15 = 7,5 A, Nebelschlußleuchten (Relais
K4, Abschaltung bei Fernlicht
- Relais K9)
16 = 15 A, Sitzheizung (Relais K5)
17 = 30 A, Schiebehebedach (Relais
K5), el. Fensterheber
18 = 30 A, Zusatzlüfter 99° C
(Relais K6)
19 = 7,5 A, Spiegelverstellung, Spiegel
heizung (Relais K7)
20 = 30 A, Gebläse, Klimaanlage
(Relais K7)
21 7,5 A, Innen-, Handschuhfach-,
Gepäckraumleuchte, Hand
lampe, Uhr, Radiospeicher,
Bordcomputer
22 = 7,5 A, Stand-, Schluß- und Parklicht
links
23 = 7,5 A, Stand-, Schluß- und Parklicht
rechts, Kennzeichen- und
Instrumentenbeleuchtung
24 = 15 A, Warnblinkanlage
25 = 30 A, Nicht belegt
26 = 15 A, touring: Heckscheiben-
wisch-/wascheinrichtung
27 = 30 A, Zentralverriegelung, Tür
schloßheizung, Bordcom
puter-Signalhorn,
Sound-System
28 = 30 A, Anzünder, automatische
Antenne, Standheizung
29 = 7,5 A, Nebelscheinwerfer links
(Relais K8)
30 = 7,5 A, Nebelscheinwerfer rechts
(Relais K8)
