Betriebsanleitung (E87)

BMW 1er (E87) Baujahr: 2004 - 2007

Auswechseln von Teilen
108
5. Haltebügel wieder hochklappen und einras-
ten lassen.
6. Scheinwerferabdeckung anbringen.

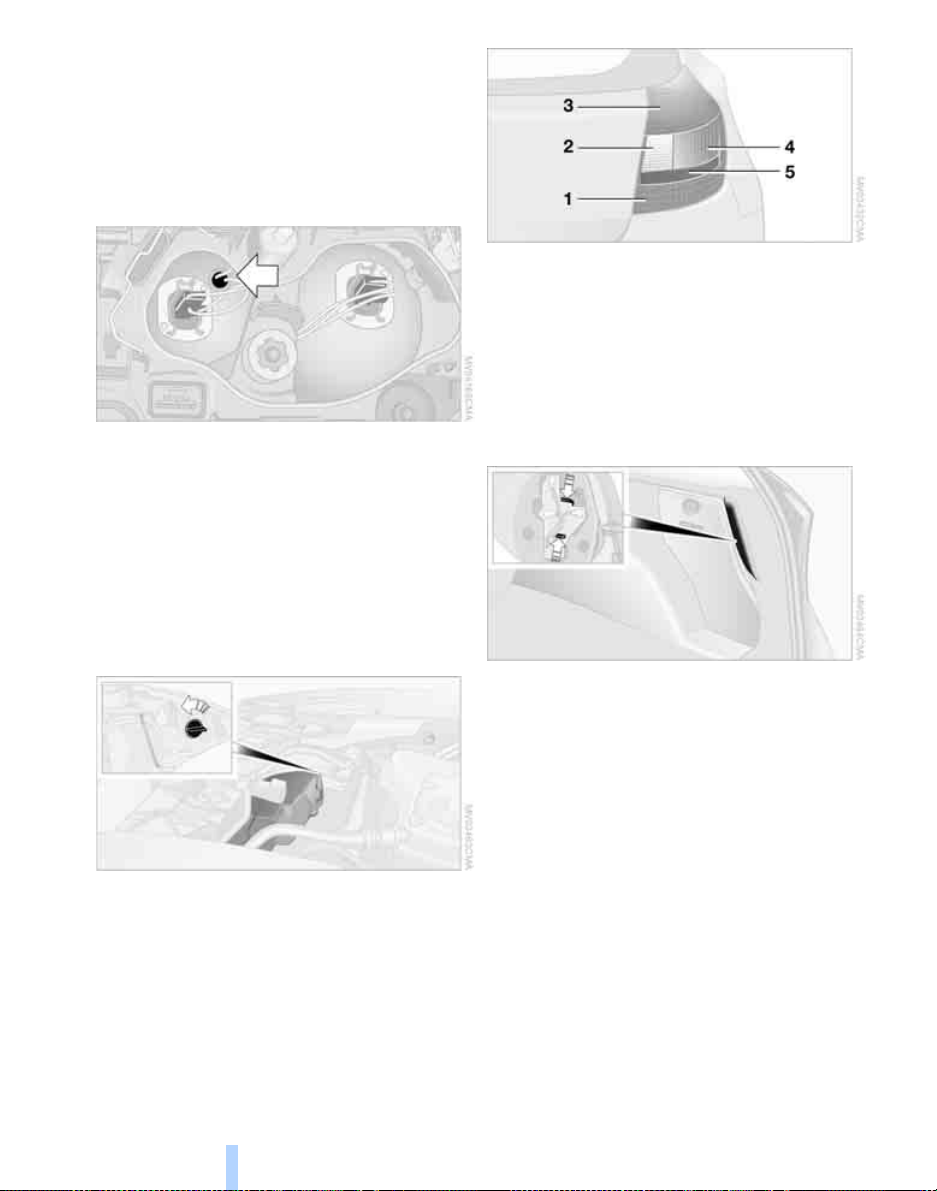

Stand- und Parklicht
Lampe 5 Watt, W 5 W
1. Scheinwerferabdeckung abnehmen.
Die Abbildung zeigt den rechten Scheinwerfer.
2. Lampenhalter herausziehen.
3. Lampe abziehen und wechseln.
4. Lampenhalter wieder einstecken.
5. Scheinwerferabdeckung anbringen.
Blinker vorn
Lampe 21 Watt, PY 21 W
oder PY 21 W Silver Vision
1. Lampenhalter nach links drehen und ab-
nehmen, dabei die Markierung beachten.
2. Lampe unter leichtem Druck nach links dre-
hen, herausnehmen und wechseln.
Heckleuchten
> Blinker:
Lampe 21 Watt, PY 21 W
> Übrige Lampen:
Lampe 21 Watt, P 21 W
1 Park-/Schluss- und Bremsleuchte
2 Rückfahrscheinwerfer
3 Schluss-/Nebelschluss- und zweite Brems-
leuchte
4 Blinker
5 Rückstrahler
Wechseln
Alle Lampen sind in einen zentralen Lampen-
halter integriert.
1. Ggf. die Abdeckung
* der Verbandtasche
und des Warndreiecks abnehmen, siehe
Seite 111.
2. Abdeckung der Laderaumseitenwand ab-
nehmen.
3. Lampenhalter durch Zusammendrücken
der Spannklips entrasten, siehe Pfeile, und
abnehmen.
4. Lampe unter leichtem Druck nach links dre-
hen, herausnehmen und wechseln.
5. Lampenhalter anbringen und einrasten las-
sen.
6. Abdeckungen anbringen.
Kennzeichenleuchten
Lampe 5 Watt, C 5 W
Online Version für Sach-Nr. 01 40 0 159 973 - © 09/05 BMW AG
