Betriebsanleitung (E30)

316, 318i, 320i, 325e, 325i, 324d

BMW 3er Limousine (E30) Baujahr: 1982 - 1987

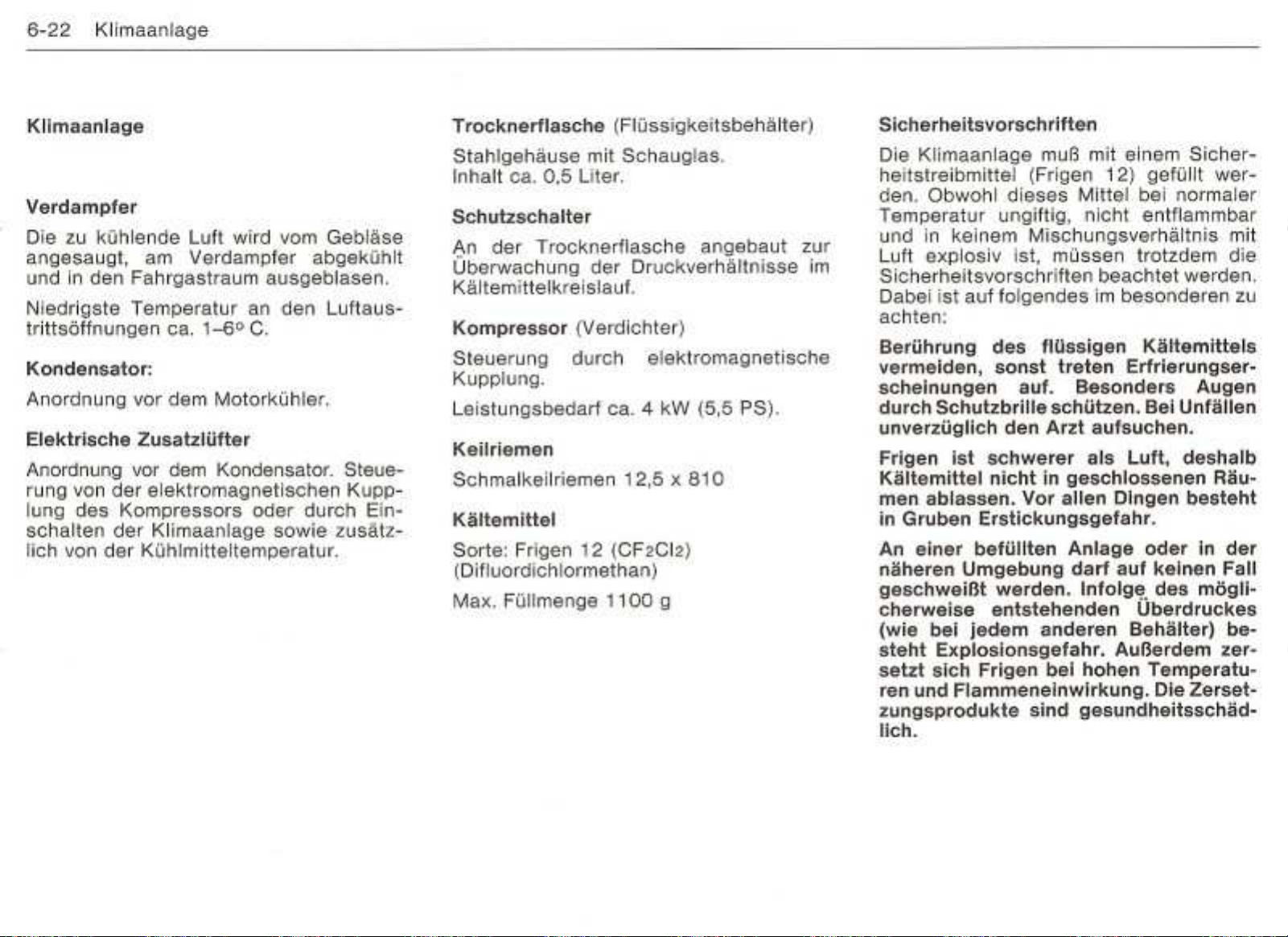

8-22 Klimaanlage
Klimaanlage
Verdampfer
Die zu kühlende Lufl wird vom Gebläse
angesaugt, am Verdampfer abgekühlt
und In den Fahrgastraum ausgeblasen.
Niedrigste Temperatur an den Luftaus
trittsöffnungen ca. 1-6* C.
Kondensator.
Anordnung vor dem Motorkühler,
Elektrische Zusatzlüfter
Anordnung vor dem Kondensator. Steue
rung von der elektromagnetischen Kupp
lung des Kompressors oder durch Ein
schalten der Klimaanlage sowie zusätz
lich von der Kühlmitteltemperatur.
Trocknerflasche (Flüssigkeitsbehälter)
Stahlgehäuse mit Schauglas.
Inhalt ca. 0.5 Liter.
Schutzschalter
An der Trocknerflasche angebaut zur
Überwachung der Druckverhältnisse Im
Kältemittelkreislauf.
Kompressor (Verdichter)
Steuerung durch elektromagnetische
Kupplung.
Leistungsbedarf ca. 4 kW (5,6 PS).
Keilriemen
Schmalkeilriemen 12,6 x 810
Kältemittel
Sorte: Fngen 12 (CF2CI2)
(Difluordichlormethan)
Max. Füllmenge 1100 g
Sicherheit^ Vorschriften
Die Klimaanlage muß mit einem Sicher-
heitstreibmlttel (Frlgen 12) gefüllt wer
den. Obwohl dieses Mittel bei normaler
Temperatur ungiftig, nicht entflammbar
und in keinem Mischungsverhältnis mit
Luft explosiv ist. müssen trotzdem die
Sicherheitsvorschriften beachtet werden.
Dabei ist auf folgendes im besonderen zu
achten:
Berührung des flüssigen Kältemittels
vermeiden, sonst treten Erfrierungser
scheinungen auf. Besonders Augen
durch Schutzbrille schützen. Bei Unfällen
unverzüglich den Arzt aufsuchen.
Frlgen Ist schwerer als Luft, deshalb
Kältemittel nicht in geschlossenen Räu
men ablassen. Vor allen Dingen besteht
in Gruben Erstickungsgefahr.
An einer befüllten Anlage oder in der
näheren Umgebung darf auf keinen Fall
geschweißt werden. Infolge des mögli
cherweise entstehenden Überdruckes
(wie bei jedem anderen Behälter) be
steht Explosionsgefahr. Außerdem zer
setzt sich Frlgen bei hohen Temperatu
ren und RammeneinWirkung. Die Zerset
zungsprodukte sind gesundheitsschäd
lich.
