05
5-81

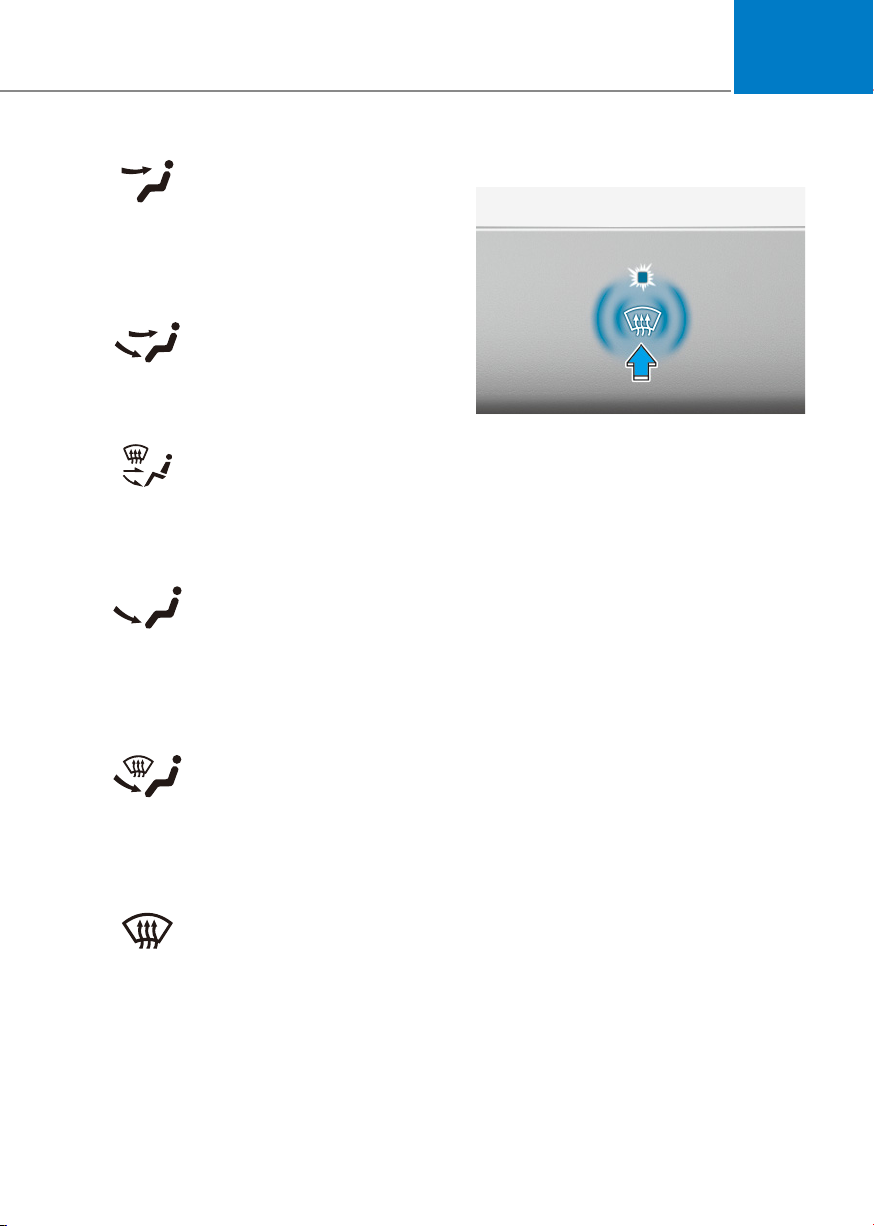

Modus Kopfbereich (B, D, F)
Der Luftstrom wird zum Oberkörper und in
den Kopfbereich geleitet. Zusätzlich können
die Luftdüsen verstellt werden, um den
Luftstrom aus den Düsen umzulenken.
Kopfbereich & Fußraum (B, D, C,
E, F)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Alle Stufen (A, B, C, D, E, F)
Der Luftstrom wird in den Kopfbereich, in
den Fußraum und zur Windschutzscheibe
geleitet.
Fußraum (A, C, D, E)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu den
Lüftungsdüsen für die Seitenscheiben
geleitet.
Fußraum/
Windschutzscheibenheizung
(Stufe A, C, D, E)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutzscheibe
geleitet, ein kleiner Teil zu den
Lüftungsdüsen für die Seitenscheiben.
Abtaustufe (A, D)
Der größte Teil des Luftstroms wird zur
Windschutzscheibe geleitet und ein kleiner
Teil wird zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Heizung der Windschutzscheibe
ONE1051105
ONE1051105
Windschutzscheibenheizung (Stufe A, D)
Drücken Sie das Symbol und die
Kontrollleuchte leuchtet auf, und die
Windschutzscheiben-Heizungsanzeige
erscheint auf dem Bedienfeld der
Klimaanlage.
Der größte Teil des Luftstroms wird zur
Windschutzscheibe geleitet und ein kleiner
Teil wird zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Wenn die Scheibenheizungs-Logik aktiviert
ist, wird der Frischluftmodus gewählt
und die Klimaanlage entsprechend der
Außentemperatur eingestellt.
Wenn Sie das Symbol erneut berühren,
erlischt die Kontrollleuchte und die
vorherigen Einstellungen werden
ausgewählt.
