Vorwort / Übersicht zu Ihrem Elektrofahrzeug-System
1-54

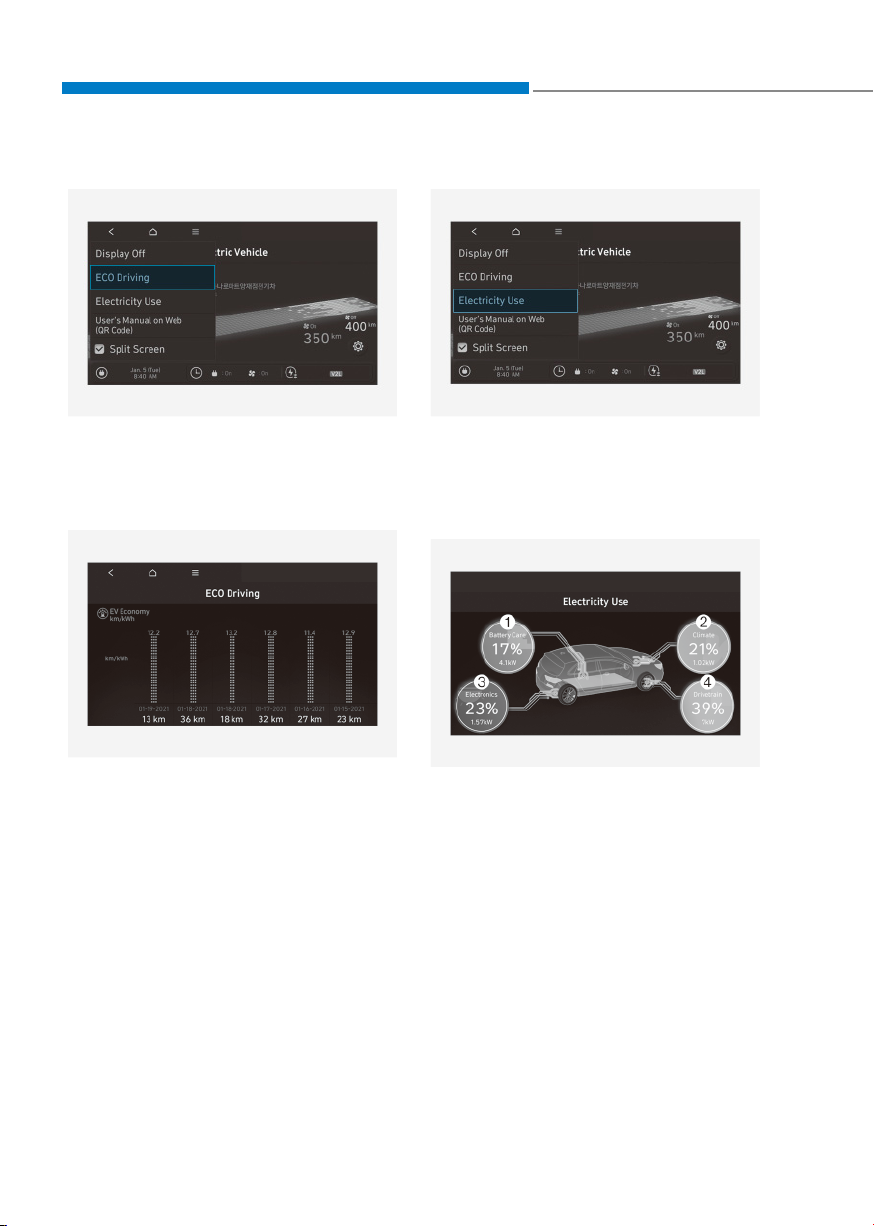

Wirtschaftliche Fahrweise
ONE1Q011034L
ONE1Q011034L
Um den ECO-Fahrverlauf zu prüfen,
wählen Sie auf dem Bildschirm 'Menu
(Menü ) → ECO Driving (ECO-Fahren)'.
Verlauf des Stromverbrauchs
ONE1Q011035L
ONE1Q011035L
Es ist möglich, den Verlauf der
elektrischen Energieeinsparung mit
dem Datum und der Entfernung der
vorherigen Fahrt zu überprüfen. Das
Symbol wird bei der effizientesten
elektrischen Energiesparaufzeichnung
angezeigt.
Stromverbrauch
ONE1Q011007L
ONE1Q011007L
Um den aktuellen Stromverbrauch für
jedes System des Fahrzeugs zu prüfen,
wählen Sie ‘Menu (Menü) → Electricity
Use (Stromverbrauch)’ auf dem
Bildschirm.
ONE1Q011002L
ONE1Q011002L
1. „Batteriepflege“ zeigt die
Momentanleistung und den
Energieverbrauch in folgenden Fällen
an:
- im Wintermodus, um im Winter die
Batterietemperatur und damit die
Fahrleistung zu erhöhen;
- im Sommer bei Kühlung der Batterie
zur Senkung der Batterietemperatur,
um eine Übertemperatur der
Batterie zu vermeiden.
2. „Klima“ zeigt die Leistungsaufnahme
und den Energieverbrauch durch die
Heizung bzw. Klimaanlage.
