06
6-35
OIK060067L
OIK060067L

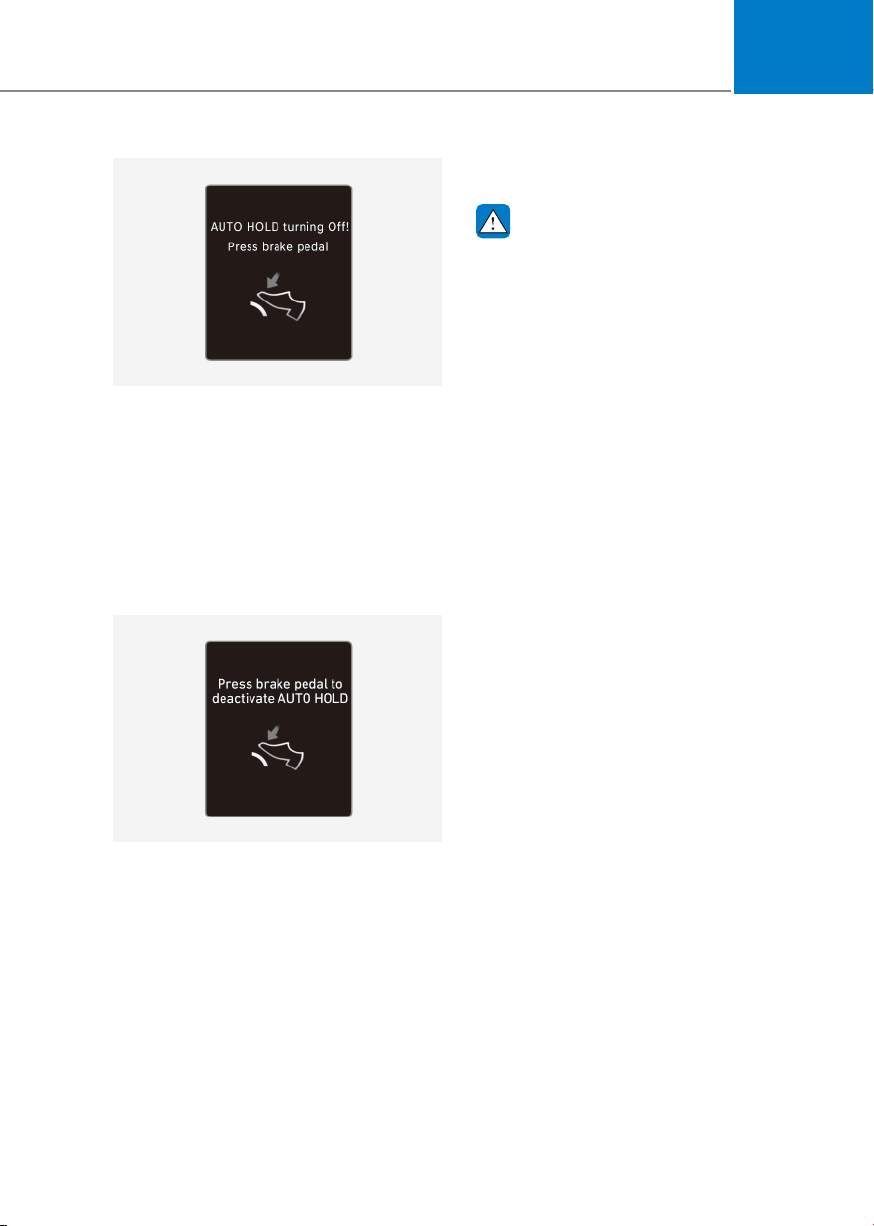

AUTO HOLD wird deaktiviert! Bremspedal
betätigen
Wenn der Wechsel von Auto Hold zu EPB
nicht ordnungsgemäß funktioniert, ertönt
ein Warnsignal und es erscheint eine
diesbezügliche Meldung.
Wenn diese Meldung angezeigt wird,
funktionieren die Auto-Hold-Funktion und
die EPB möglicherweise nicht. Treten Sie zu
Ihrer Sicherheit das Bremspedal.
OIK060071L
OIK060071L
Bremse drücken, zum AUTO HOLD
deaktivieren
Wenn Sie nicht das Bremspedal treten,
während Sie die Auto-Hold-Funktion
durch Drücken des Schalters AUTO HOLD
deaktivieren, erklingt ein Warnton und es
erscheint eine entsprechende Meldung.
ABS-Bremssystem
WARNUNG
Ein Antiblockierbremssystem (ABS) oder
eine elektronische Stabilitätskontrolle
(ESC) verhindert keine Unfälle durch
unangemessene oder gefährliche
Fahrmanöver. Auch wenn die Kontrolle
über das Fahrzeug bei Notbremsungen
verbessert wird, müssen Sie immer einen
sicheren Abstand zu Objekten vor Ihnen
einhalten. In extremen Fahrbedingungen
sollte die Fahrgeschwindigkeit immer
reduziert werden. Bei Fahrzeugen mit ABS
oder ESC kann der Bremsweg bei folgenden
Straßenbedingungen länger sein als bei
Fahrzeugen ohne diese Systeme.
Drosseln Sie unter folgenden Umständen
das Tempo:
• Auf unebener Fahrbahn, auf Kies oder
auf schneebedeckten Straßen
• Auf Straßen mit Schlaglöchern oder
unterschiedlich hohen Fahrbahnen
• Wenn Schneeketten an Ihrem Fahrzeug
montiert sind
Die Funktion des ABS- oder ESC-Systems
sollte nicht bei hohen Geschwindigkeiten
oder Kurvenfahrten getestet werden. Dies
könnte Ihre Sicherheit oder die Sicherheit
anderer gefährden.
ABS ist ein elektronisches Bremssystem, das
Bremsschlupf verhindert. Mit ABS kann der
Fahrer gleichzeitig lenken und bremsen.
