Wartung
9-46

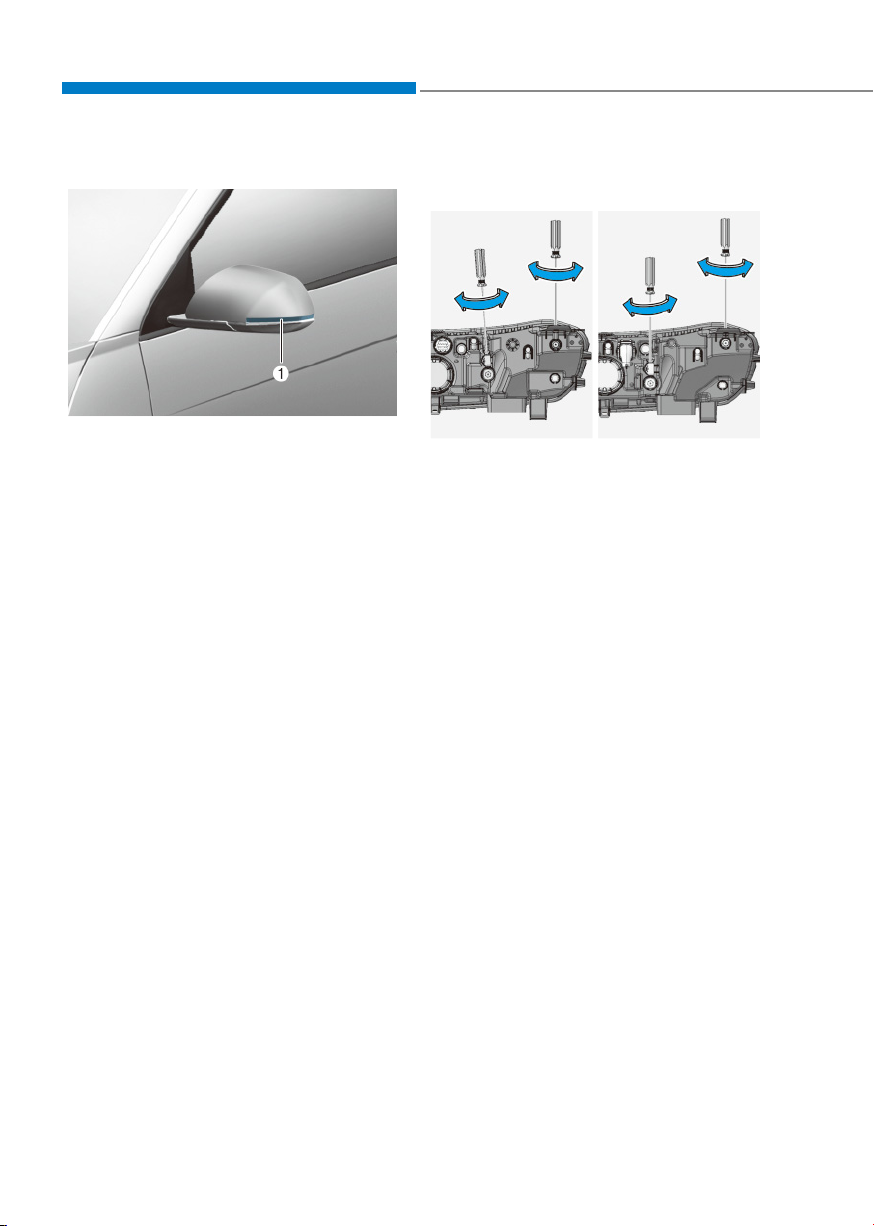

Seitenleuchten ersetzen
ONE1091029
ONE1091029
Falls das LED-Leuchtmittel (1) nicht
funktioniert, empfehlen wir, das System
in einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Die LED-Leuchtmittel können nicht
einzeln ersetzt werden, da es sich um
eine Komplettbaugruppe handelt. Die
LED-Leuchtmittel müssen mit der Einheit
ausgetauscht werden.
Ein qualifizierter Techniker muss den
Scheinwerfer (LED-Ausführung) prüfen
bzw. reparieren, da sonst andere Teile des
Fahrzeugs beschädigt werden können.
Scheinwerfereinstellung (für
Europa)
Typ A
Typ A
Typ B
Typ B
ONE1091042L
ONE1091042L
ONE1091043L
ONE1091043L
1. Pumpen Sie die Reifen mit dem
vorgeschriebenen Reifendruck auf
und entlasten Sie das Fahrzeug bis auf
den Fahrer, das Reserverad und das
Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem
Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des jeweiligen
Scheinwerfers) und eine horizontale
Linie (verläuft durch die Mitte beider
Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass
der hellste Bereich auf der horizontalen
und den vertikalen Linien liegt.
5. Um das Abblend- bzw. Fernlicht nach
links oder rechts auszurichten, drehen
Sie den Schraubendreher nach links oder
rechts.
Um das Abblend- bzw. Fernlicht nach
oben und unten zu verstellen, drehen Sie
den Schraubendreher nach links oder
nach rechts.
