07
7-9
ONE1071185L
ONE1071185L

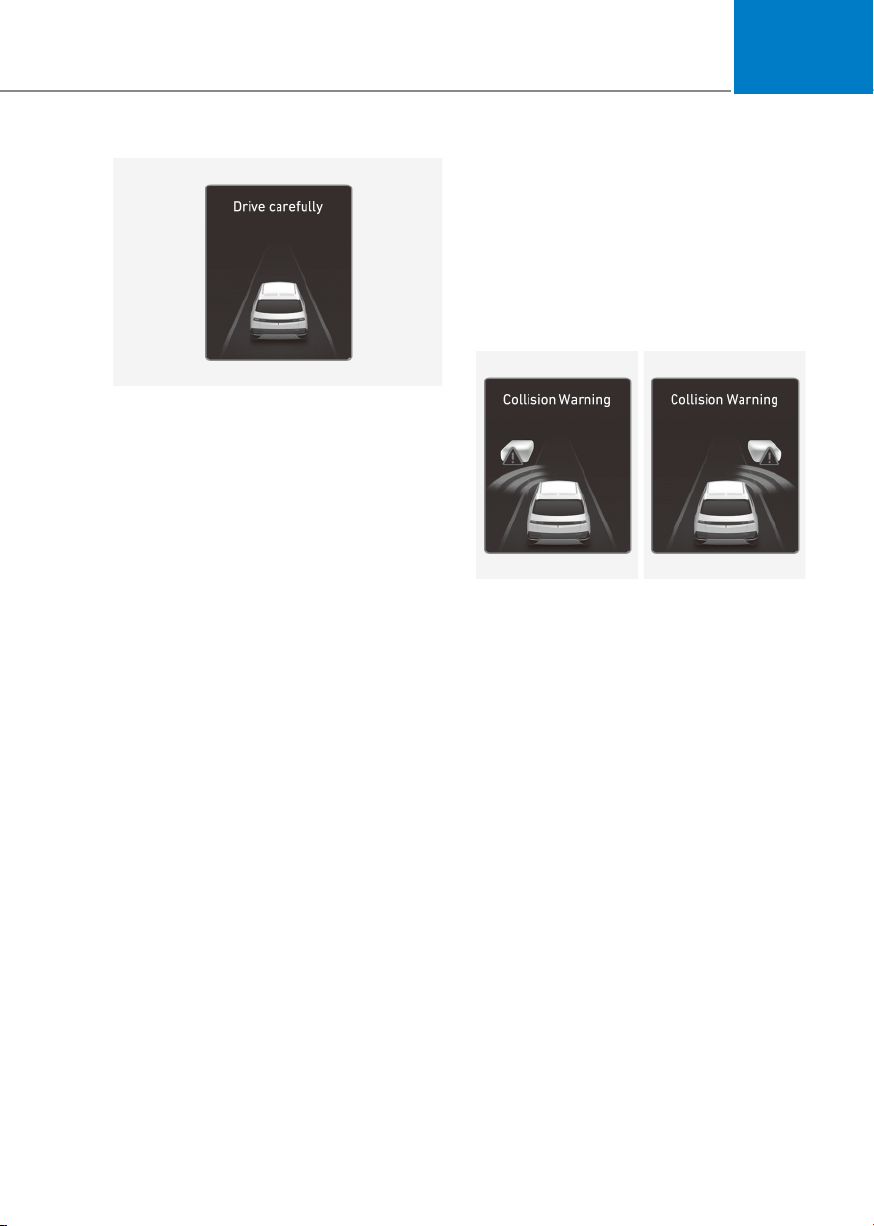

Fahrzeug anhalten und Bremssteuerung
beenden
• Wenn das Fahrzeug aufgrund einer
Notbremsung angehalten wurde,
erscheint die Warnmeldung „Drive
carefully“ (Vorsichtig fahren) auf dem
Kombiinstrument.
Zur Sicherheit sollte der Fahrer sofort
das Bremspedal betätigen und die
Umgebung prüfen.
• Die Bremssteuerung wird beendet,
sobald das Fahrzeug durch eine
Notbremsung für ca. 2 Sekunden
angehalten wurde.
Abbiege-Kollisionsvermeidung
(ausstattungsabhängig)
Warnung und Kontrolle
Die Abbiegefunktion warnt den Fahrer
und steuert das Fahrzeug, abhängig
von der Höhe des Kollisionsrisikos:
'Kollisionswarnung', 'Notbremsung' und
'Anhalten des Fahrzeugs und Beenden der
Bremssteuerung'.
Linkslenker
Linkslenker
Rechtslenker
Rechtslenker
ONE1071186L
ONE1071186L
ONE1071187L
ONE1071187L
Kollisionswarnung
• Um den Fahrer vor einer Kollision
zu warnen, erscheint eine
„Kollisionswarnung“ auf dem
Kombiinstrument, ein Warnton wird
ausgegeben und das Lenkrad vibriert.
• Das System funktioniert, wenn
Ihre Fahrzeuggeschwindigkeit
zwischen ca. 10–30 km/h (6–19
mph) und die Geschwindigkeit des
entgegenkommenden Fahrzeugs
zwischen ca. 30–70 km/h (19~44 mph)
liegt.
• Wenn „Active Assist“ (Aktiver Assistent)
gewählt wird, kann die Bremsung
unterstützt werden.
