07
7-85
ONE1071182L
ONE1071182L

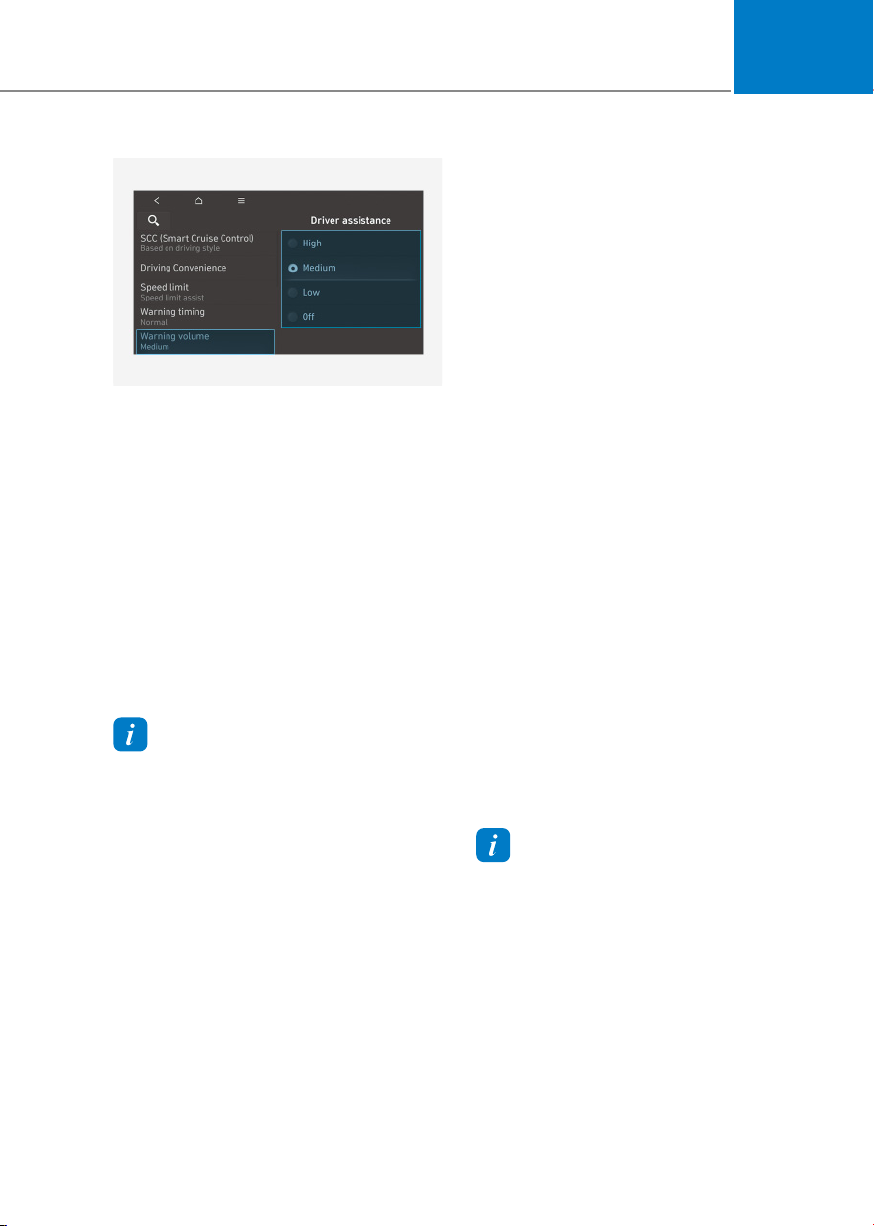

Warnlautstärke
Wählen Sie bei eingeschaltetem Fahrzeug
im Einstellungsmenü „Fahrerassistenz →
Warnlautstärke“ oder „Ton → Fahrerassistenz-
Warnung → Warnlautstärke“, um die
Warnlautstärke „Hoch“, „Mittel“
oder „Niedrig“ für die intelligente
Tempomatsteuerung zu ändern.
Aber selbst wenn 'Aus' gewählt ist, schaltet
sich die Warnlautstärke der intelligenten
Tempomatsteuerung nicht ab, sondern die
Lautstärke wird als 'Niedrig' ausgegeben.
Wenn Sie die Warnlautstärke ändern, kann
sich auch die Warnlautstärke anderer
Fahrerassistenzsysteme ändern.
Informationen
Wenn das Fahrzeug neu gestartet wird,
werden für Warntonlautstärke die letzten
Einstellungen übernommen.
Betrieb der intelligenten
Tempomatsteuerung
Funktionsvoraussetzungen
Die intelligente Tempomatsteuerung
funktioniert, wenn die folgenden
Bedingungen erfüllt sind.
Grundlegende Funktion
• Der Gang ist in Stellung D (Fahrstellung)
• Die Fahrertür wird geschlossen.
• Die EPB (elektronische Feststellbremse)
ist angezogen.
• Ihre Fahrzeuggeschwindigkeit
liegt innerhalb des
Betriebsgeschwindigkeitsbereichs.
- 10–180 km/h: wenn kein Fahrzeug vor
Ihnen fährt.
- 0–180 km/h: wenn ein Fahrzeug vor
Ihnen fährt.
• ESC (elektronische Stabilitätskontrolle)
oder ABS ist aktiv.
• Die ESC (Elektronische
Stabilitätskontrolle) oder das ABS steuert
das Fahrzeug nicht.
• Bremssteuerung durch
Frontalkollisionsvermeidungsassistent
funktioniert nicht.
• Die Bremssteuerung der intelligenten
Einparkhilfe funktioniert nicht
(ausstattungsabhängig).
Informationen
Wenn sich bei einem Halt ein Fahrzeug
vor Ihrem Fahrzeug befindet, schaltet die
intelligente Tempomatsteuerung ein, wenn Sie
das Bremspedal betätigen.
