07
7-113

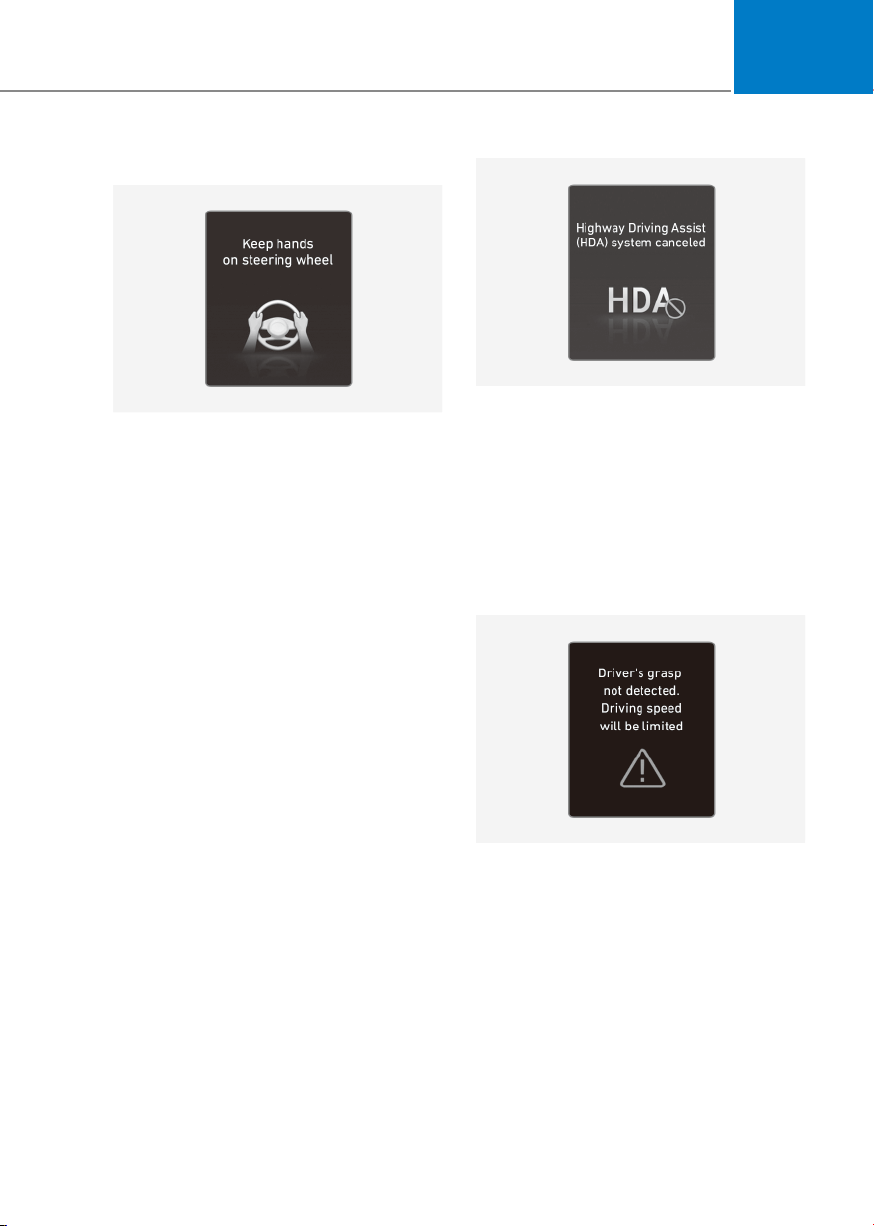

• Lenkradwarnung
ONE1071193L
ONE1071193L
Wenn der Fahrer die Hände für einige
Sekunden vom Lenkrad nimmt, erscheint
die Warnmeldung „Hände auf das
Lenkrad legen“ (oder „Hände am Lenkrad
lassen“) auf dem Kombiinstrument, und
es ertönt ein immer lauterer Warnton.
Erste Stufe: Warnmeldung
Zweite Stufe: Warnmeldung (rotes
Lenkrad) und Warnton.
ONE1071216L
ONE1071216L
Wenn der Fahrer nach der
Lenkradwarnung die Hände immer
noch nicht am Lenkrad hat, erscheint
die Warnmeldung „Highway Driving
Assist (HDA) cancelled“ (Autobahn-
Fahrassistent deaktiviert) und der
Autobahn-Fahrassistent sowie
der Spurwechselassistent werden
automatisch deaktiviert.
• Begrenzung der Fahrgeschwindigkeit
OJK070103L
OJK070103L
Wenn der Autobahn-Fahrassistent durch
die Lenkradwarnung abgebrochen wird,
wird die Fahrgeschwindigkeit begrenzt.
Während die Funktion zur Begrenzung
der Fahrgeschwindigkeit in Betrieb ist,
wird nicht erkannt, ob der Fahrer das
Lenkrad festhält. Die Warnmeldung
„Driving speed will be limited“
(Fahrgeschwindigkeit wird begrenzt)
erscheint auf dem Kombiinstrument, und
es ertönt ein kontinuierlicher Warnton.
