09
9-39

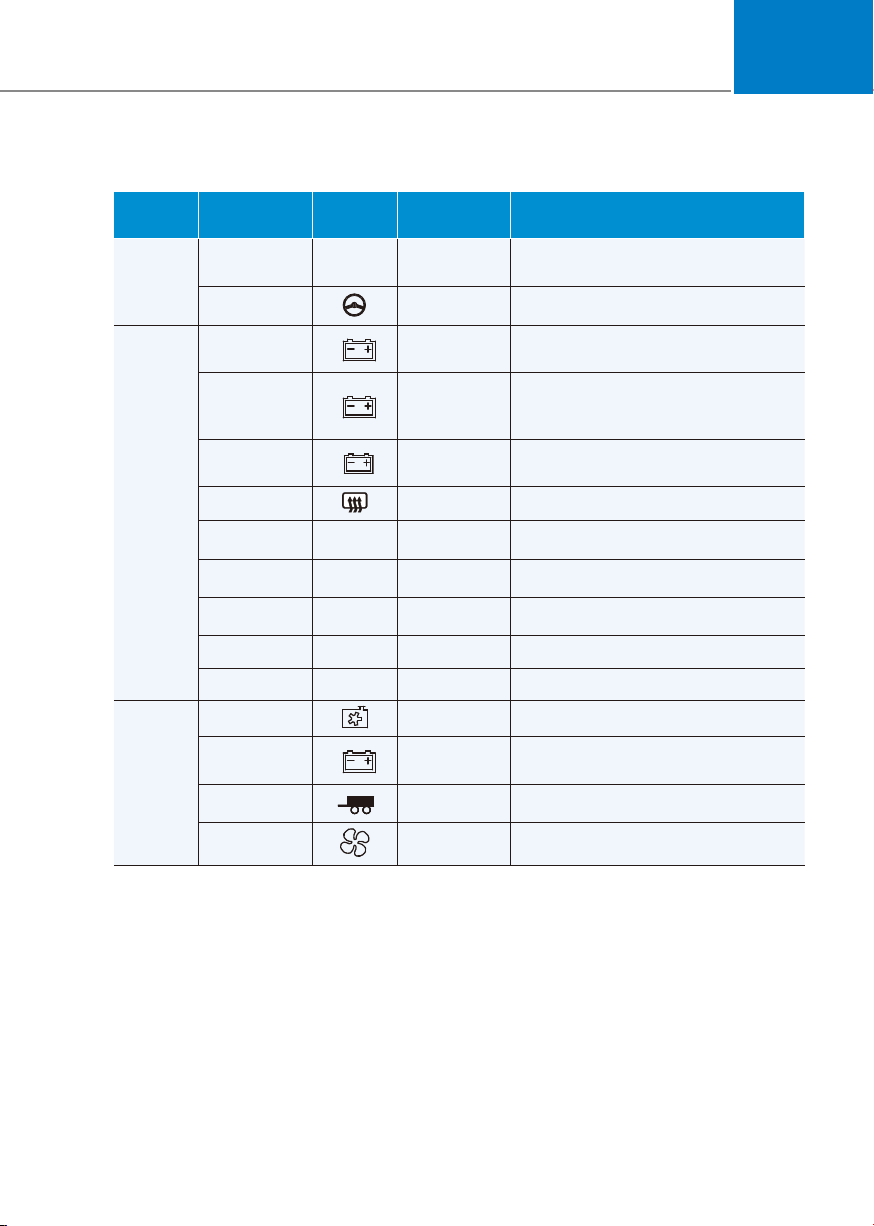

Sicherungskasten im Motorraum
Typ
Bezeichnung
der Sicherung
Symbol
Nennleistung
der Sicherung
Geschützter Stromkreis
MULTI
FUSE-1
LDC
IG1
180 A
P/R-Anschlussleiste (Sicherung: F15, F17,
F20, F21)
MDPS1
1
1
100 A MDPS-Einheit
MULTI
FUSE-2
B+5
5
60 A
Platinenblock (IG3 Hauptrelais,
Sicherung: F1, F2, F3, F4, F6)
B+3
3
60 A
ICU-Anschlussleiste (Sicherung: F1, F2,
F10, F11, F19, F20,F29, F37, F38, F46, F47,
F55, F56)
B+2
2
60 A
ICU-Anschlussleiste (IPS1, IPS4, IPS6,
IPS8, IPS9, IPS10)
RR HTD
50 A P/R-Anschlussleiste (Relais 3)
IEB1
IEB
1
60 A IEB-Einheit
IEB2
IEB
2
60 A IEB-Einheit
IEB4
IEB
4
40 A Mehrzweckkontrollstecker
IG1
IG1
40 A P/R-Anschlussleiste (Relais 5, Relais 7)
IG2
IG2
40 A P/R-Anschlussleiste (Relais 10)
MULTI
FUSE-3
C/FAN
80 A Kühllüftermotor
B+1
1
50 A
ICU-Anschlussleiste (IPS2, IPS3, IPS4,
IPS5)
TRAILER1
1
50 A Anhängeranschlusseinheit
BLOWER
50 A P/R-Anschlussleiste (Relais 9)
