Mercedes Vito Betriebsanleitung
:

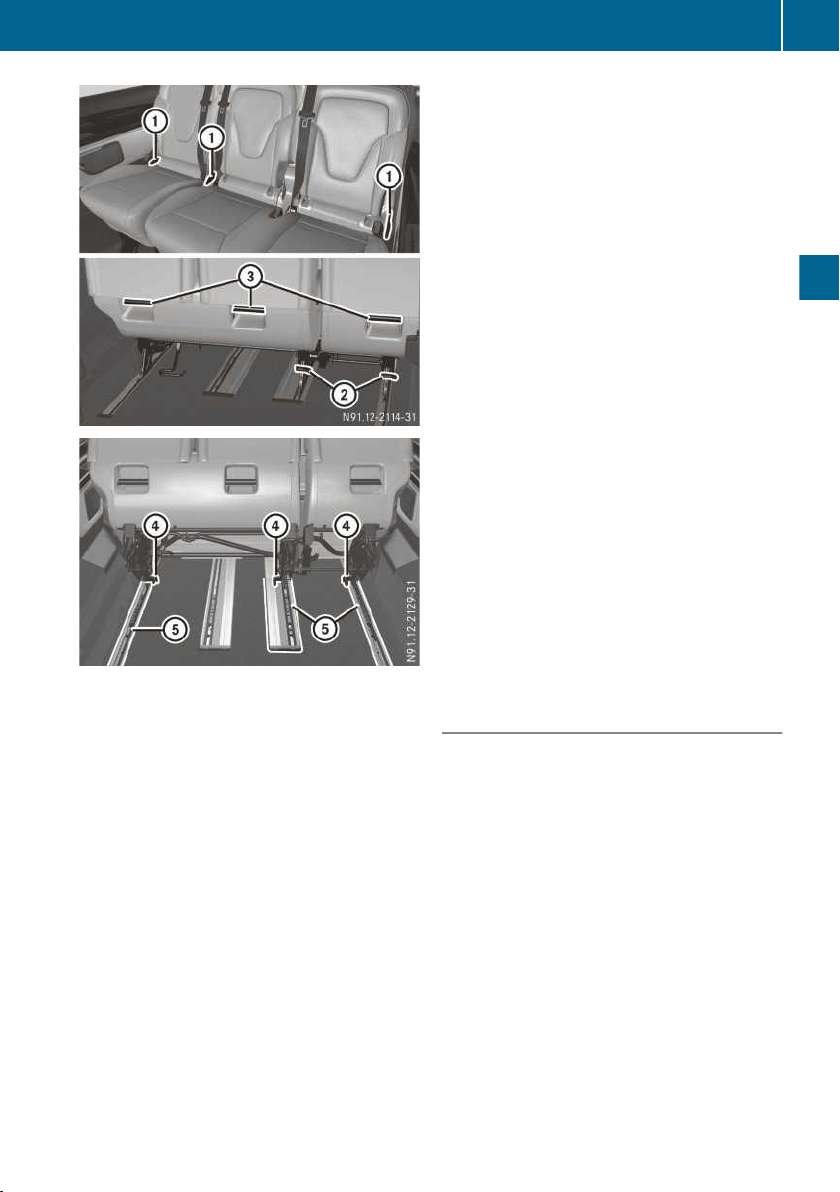

Entriegelungsgriffe Sitzlehne
;
Entriegelungsgriffe hintere Sitzverankerung
=
Haltegriffe
?
Entriegelungsgriff vordere Sitzfüße
A
Sitzverankerungen
i
Führen Sie die Entriegelung, Entnahme und
den umgekehrten Wiedereinbau der Fondsitz-
bänke bei Fahrzeugen mit einem Sitzschie-
nensystem nur an der markierten Grundstel-
lung durch (Y Seite 104).
X
Ausbauen: Sicherstellen, dass alle Schlitten
zur Längsverstellung auf beiden Seiten ein-
gerastet sind.
Die Fondsitzbank darf sich nicht mehr ver-
schieben lassen.
X
Fondsitzbank nach vorn klappen
(Y Seite 106).
X
Entriegelungsgriff ? nach oben ziehen.
X
Fondsitzbank an den Haltegriffen = greifen
und aus den Sitzverankerungen A heraushe-
ben.
i
Wenn die zweite Fondsitzreihe ausgebaut
oder gekippt werden soll, muss der Sitzoder
die Sitzbank in der ersten Fondsitzreihe
zuerst nach vorn gekippt werden, um Beschä-
digungen an den Sitzen zu vermeiden.
X
Einbauen: Fondsitzbank an den Haltegriffen
= greifen und in die vorderen Sitzveranke-
rungen A schräg von vorn oben einsetzen.
X
Fondsitzbank nach hinten kippen und einras-
ten lassen.
Die Entriegelungsgriffe ; klappen in Rich-
tung des Fahrzeugbodens nach unten.
X
Fondsitzbank in Sitzposition zurückklappen.
Die hinteren Sitzfüße der Fondsitzbank sind kor-
rekt eingerastet, wenn
R
die Sitzfüße hörbar einrasten
R
die Kontrolllasche nicht mehr sichtbar und
vollständig in die Sitzfüße eingezogen ist.
Wenn die hinteren Sitzfüße der Fondsitzbank
nicht korrekt eingerastet sind:
X
Erneut die hinteren Sitzfüße mit den Entrie-
gelungsgriffen ; entriegeln.
X
Fondsitzbank an den Haltegriffen = mit
Schwung nach hinten ziehen, damit die Sitz-
füße korrekt einrasten.
Die Sitzlehne lässt sich senkrecht aufstellen.
X
Fondsitzbank in die Grundstellung verschie-
ben (Y Seite 104).
Sitz-Liege-Kombination
Allgemeine Hinweise
!
Wenn Sie zum Verstellen der Rückenlehne
an den Sicherheitsgurten ziehen, könnte die
Funktion der Gurtaufroller beeinträchtigt wer-
den. Die Sicherheitsgurte können dann nicht
mehr wie vorgesehen schützen.
Greifen Sie insbesondere zum Aufrichten der
Rückenlehne immer die Halteschlaufe der
Rückenlehne am mittleren Sitzplatz.
!
Wenn Sie die Sitz-Liege-Kombination nur an
der Kunststoffblende der Staufächer greifen
und verschieben, kann die Blende herausbre-
chen. Greifen Sie deshalb immer die Schlaufe
zwischen Sitzfläche und Sitzlehne, um die
Sitz-Liege-Kombination zu verschieben.
Achten Sie vor dem Verschieben darauf, dass
der Raum vor oder hinter der Sitz-Liege-Kom-
bination frei ist und keine Gegenstände ein-
geklemmt werden können.
Sitze
109
Sitze, Lenkrad und Spiegel
