Mercedes Vito Betriebsanleitung

Mercedes-Benz Vito Tourer (W447) Baujahr: 2014 - 2019

Bei Fahrzeugen mit Aktivem Park-Assistenten
bleibt die Rückfahrkamera nach dem erstmali-
gen Einlegen des Rückwärtsgangs für die
gesamte Dauer der aktiven Parkhilfe einge-
schaltet. Informationen zur aktiven Parkhilfe fin-
den Sie unter „Aktiver Park-Assistent“
(Y Seite 211).

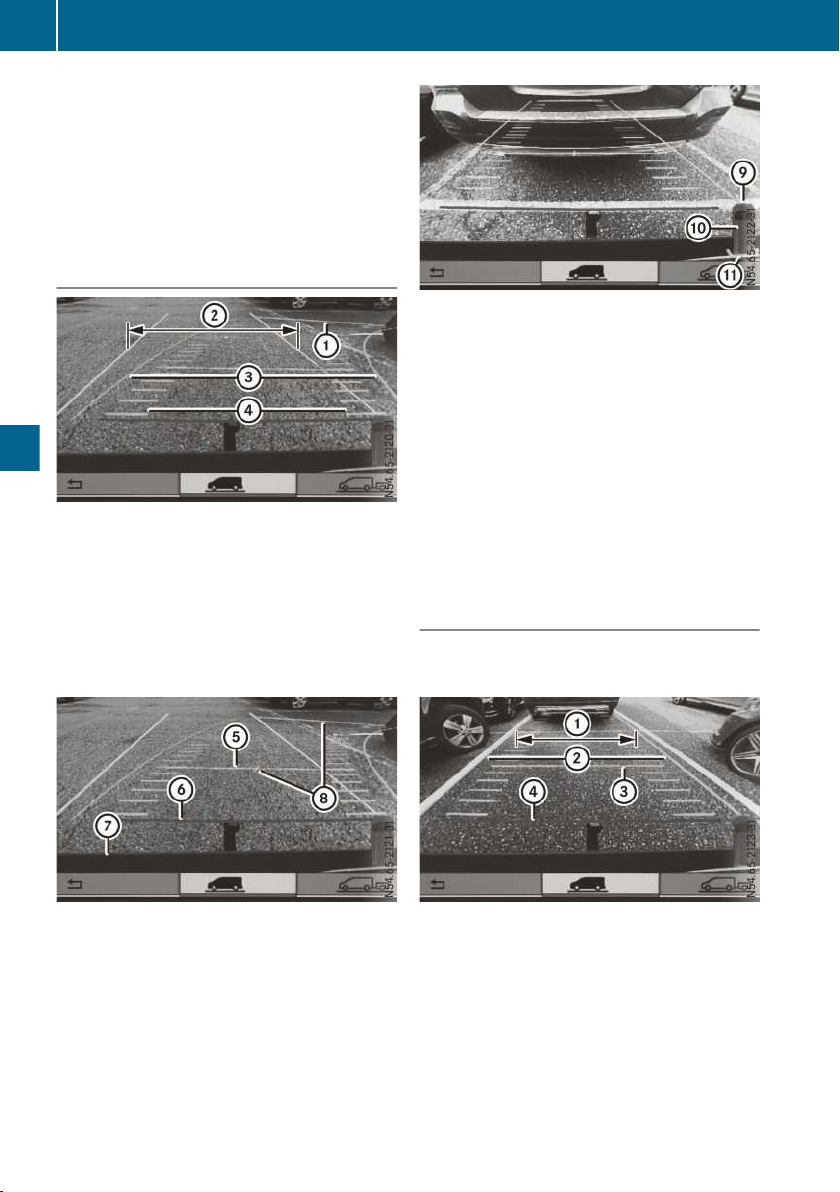

Anzeigen im Display des Multimedia-
systems
:
Gelbe Hilfslinie in etwa 4,0 m Abstand zum
Heckbereich
;
Weiße Hilfslinie ohne Lenkeinschlag, Fahr-
zeugbreite über die Außenspiegel (statisch)
=
Gelbe Hilfslinie der Fahrzeugbreite über die
Außenspiegel, bei aktuellem Lenkeinschlag
(dynamisch)
?
Gelbe Fahrspur der Reifen bei aktuellem
Lenkeinschlag (dynamisch)
A
Gelbe Hilfslinie in etwa 1,0 m Abstand zum
Heckbereich
B
Rote Hilfslinie in etwa 0,30 m Abstand zum
Heckbereich
C
Stoßfänger
D
Fahrzeugmittelachse (Peilhilfe)
Wenn der Rückwärtsgang eingelegt ist oder sich
das Getriebe in Stellung k befindet, werden
Ihnen die Hilfslinien angezeigt.
Die Abstandsangaben gelten nur für Objekte,
die sich auf Bodenhöhe befinden.
PARKTRONIC Warnanzeigen bei Fahrzeugen mit
Aktivem Park-Assistenten
E
Vordere Warnanzeigen
F
Fahrzeugsymbol als PARKTRONIC Messbe-
reitschaftsanzeige
G
Hintere Warnanzeigen
Wenn bei Fahrzeugen mit Aktivem Park-Assis-
tenten die PARKTRONIC eingeschaltet und
messbereit ist (Y Seite 210), zeigt das Kamera-
bild das Fahrzeugsymbol F. Wenn die Warnan-
zeigen der PARKTRONIC angehen, leuchten die
Warnanzeigen E und G entsprechend als rote
oder gelbe Klammer um das Fahrzeugsymbol
F.
Funktion „Rückwärtseinparken“
Ohne Lenkeinschlag gerade rückwärts
einparken
:
Weiße Hilfslinie ohne Lenkeinschlag, Fahr-
zeugbreite über die Außenspiegel (statisch)
;
Gelbe Hilfslinie der Fahrzeugbreite über die
Außenspiegel, bei aktuellem Lenkeinschlag
(dynamisch)
=
Gelbe Hilfslinie in etwa 1,0 m Abstand zum
Heckbereich
?
Rote Hilfslinie in etwa 0,30 m Abstand zum
Heckbereich
218
Fahrsysteme
Fahren und Parken
